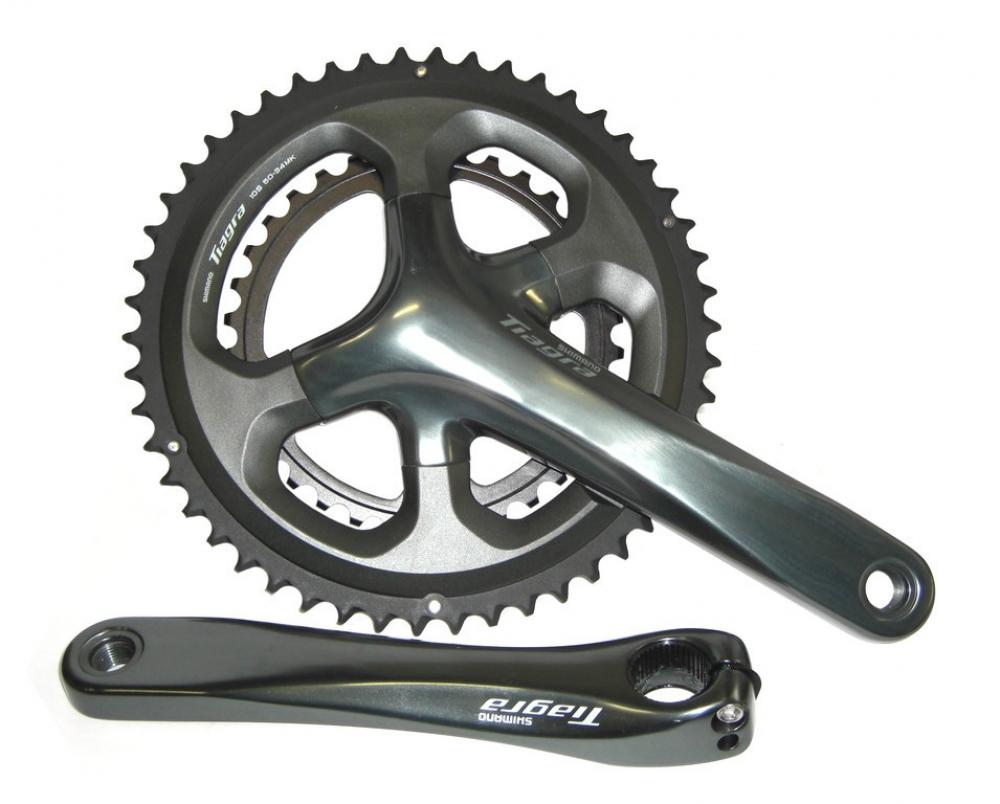

Shimano Tiagra FC-4700 Kurbelgarnitur 52/36 - 175 mm

Die Shimano Tiagra FC-4700 mit EAN 4524667926702 ist eine 2x10-fach Rennrad-Kurbelgarnitur mit 52/36 Zähnen und 175 mm Kurbelarmlänge. Die verstärkte 4-Arm-Konstruktion verbindet eine steife Kraftübertragung mit einer auf geringes Gewicht ausgelegten Bauweise. Shimano verwendet einen Lochkreis von 110 mm, eine Kettenlinie von 43,5 mm und einen Q-Faktor von 150 mm. Die zweiteilige Kurbelkonstruktion ist für Shimano HG-X 10-fach Ketten vorgesehen. Die konkrete Ausführung trägt die Herstellerartikelnummer EFC4700EX26.

Features und Highlights

• 2x10-fach Rennradkurbel: 52/36-Zähne-Abstufung für kompatible Shimano Tiagra 10-fach Antriebssysteme.
• 175 mm Kurbelarme: Die EAN 4524667926702 ist eindeutig der 175-mm-Ausführung EFC4700EX26 zugeordnet.
• Verstärkte 4-Arm-Konstruktion: Sorgt für eine ausgewogene Kombination aus Steifigkeit und geringem konstruktivem Aufwand.
• 110 mm Lochkreis: Einheitliche Kettenblattaufnahme für die modellspezifischen FC-4700 Kettenblätter.
• 2-PIECE CRANKSET: Die zweiteilige Shimano Konstruktion positioniert die Lager weiter auseinander und unterstützt eine steife Kraftübertragung.
• Für HG-X 10-fach Ketten: Die Zahnform ist auf die von Shimano spezifizierte 10-fach Kette abgestimmt.

Produkteigenschaften

Die konstruktiven Materialangaben und die 52/36-Zähne-Konfiguration sind in der technischen Shimano Dokumentation für FC-4700 bestätigt.

Varianten

Shimano bietet die FC-4700 mit den Kettenblattkombinationen 48/34, 50/34 und 52/36 Zähne sowie mit Kurbelarmlängen von 165, 170, 172,5 und 175 mm an. Die EAN 4524667926702 bezeichnet konkret die Kombination 52/36 Zähne mit 175 mm Kurbelarmlänge.

Häufige Fragen zum Produkt

Welche Ausführung bezeichnet die EAN 4524667926702?

Die EAN gehört zur Shimano Tiagra FC-4700 mit 52/36 Zähnen und 175 mm Kurbelarmlänge. Die zugehörige Shimano Artikelnummer lautet EFC4700EX26.

Für wie viele Gänge ist die Shimano FC-4700 ausgelegt?

Die FC-4700 ist eine 2x10-fach Kurbelgarnitur. Shimano spezifiziert sie für 10 hintere Schaltstufen und eine kompatible HG-X 10-fach Kette.

Welche Kettenblätter besitzt die EFC4700EX26?

Die konkrete Ausführung besitzt ein großes Kettenblatt mit 52 Zähnen und ein kleines Kettenblatt mit 36 Zähnen. Beide gehören zur abgestimmten FC-4700 Konfiguration.

Welche Innenlager sind für die Shimano Tiagra FC-4700 vorgesehen?

Shimano führt für die Tiagra Plattform das BB-RS501 als Gewinde-Innenlager; für entsprechende Press-Fit-Rahmen ist das BB-RS500-PB vorgesehen.

Wie groß sind Q-Faktor und Kettenlinie der FC-4700?

Der Q-Faktor beträgt 150 mm, die Kettenlinie 43,5 mm. Beide Maße sind wichtige Kriterien für die korrekte Einordnung der Kurbelgeometrie.

Fazit

Die Shimano Tiagra FC-4700 EFC4700EX26 ist eine eindeutig spezifizierte 2x10-fach Rennrad-Kurbelgarnitur mit 52/36 Zähnen und 175 mm Kurbelarmen. 4-Arm-Konstruktion, 110-mm-Lochkreis, 43,5-mm-Kettenlinie und die Kompatibilität mit HG-X 10-fach Ketten machen sie zur passenden Lösung für entsprechend aufgebaute Tiagra Antriebe.

Lieferumfang

• Shimano Tiagra FC-4700 Kurbelgarnitur, 175 mm, 52/36 Zähne
• Kurbelbefestigungsschraube
