Cyclus Tools 720063 Kurbelabzieher M22 x 1 für Vierkantkurbeln

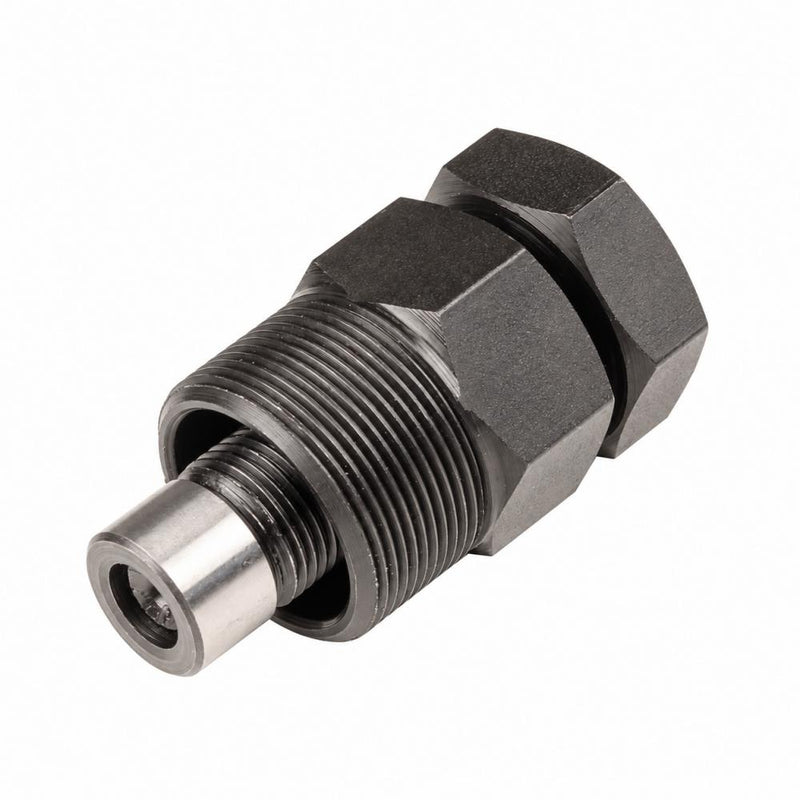

Der Cyclus Tools Kurbelabzieher 720063 ermöglicht die kontrollierte Demontage von Fahrradkurbeln, die auf einer Vierkantachse montiert sind. Das Werkzeug wird in das vorhandene Abziehergewinde des Kurbelarms eingeschraubt. Beim anschließenden Eindrehen der Druckspindel stützt sich diese auf der Tretlagerachse ab und zieht den Kurbelarm gleichmäßig von der Vierkantaufnahme.

Das Werkzeug besitzt ein gängiges M22 x 1 Rechtsgewinde. Die Bezeichnung Rechtsgewinde bedeutet, dass der Abzieher im Uhrzeigersinn in den Kurbelarm eingeschraubt wird. Die Druckspindel ist mit einer Kugel ausgeführt, wodurch sie sich unter Belastung leichtgängig betätigen lässt und die Abziehkraft kontrolliert übertragen wird.

Mit einem Gewicht von etwa 90 g und seiner kompakten Bauform eignet sich der Kurbelabzieher sowohl für die Fahrradwerkstatt als auch für den mobilen Werkzeugeinsatz. Die Betätigung erfolgt mit einem passenden Schraubenschlüssel. Für den Werkzeugkörper ist eine Schlüsselweite von 22 mm vorgesehen.

Technische Daten

Kompatibilität

Auswahlhinweis

Entscheidend für die Auswahl ist nicht allein die Fahrradmarke, sondern die Bauart der Kurbel. Der Kurbelarm muss auf einer Vierkantachse sitzen und ein intaktes Innengewinde in der Größe M22 x 1 besitzen.

Das Abziehergewinde befindet sich im Kurbelarm hinter der zuvor entfernten Kurbelschraube beziehungsweise Kurbelmutter. Vor der Verwendung sollte geprüft werden, ob sich noch eine Unterlegscheibe im Kurbelarm befindet. Sie muss vor dem Ansetzen des Abziehers vollständig entfernt werden.

Der Werkzeugkörper muss sich von Hand mehrere Gewindegänge tief in den Kurbelarm einschrauben lassen. Ein beschädigtes, verschmutztes oder bereits ausgerissenes Kurbelgewinde kann keine sichere Abstützung für den Abzieher bieten.

Anwendungshinweis

Zunächst wird die Kurbelschraube oder Kurbelmutter einschließlich einer eventuell vorhandenen Unterlegscheibe vollständig entfernt. Danach wird die Druckspindel des Kurbelabziehers so weit zurückgedreht, dass sie beim Einschrauben noch keinen Kontakt zur Tretlagerachse hat.

Der Werkzeugkörper wird anschließend von Hand vollständig in das M22 x 1 Gewinde des Kurbelarms eingeschraubt. Erst wenn das Gewinde möglichst weit und gerade eingedreht ist, darf die Druckspindel belastet werden. Dadurch verteilt sich die Abziehkraft auf eine größere Gewindefläche und das empfindliche Gewinde im Kurbelarm wird geschützt.

Beim Eindrehen der Druckspindel stützt sich das Werkzeug auf der Tretlagerachse ab. Durch weiteres kontrolliertes Drehen wird der Kurbelarm von der Vierkantaufnahme gezogen. Nach der Demontage wird der Abzieher wieder aus dem Kurbelarm herausgeschraubt.

Das Werkzeuggewinde sollte sauber gehalten und regelmäßig leicht gefettet werden. Dadurch lässt sich der Abzieher leichter einschrauben und das Risiko von Verschleiß oder beschädigten Gewindegängen wird reduziert.

Häufige Fragen

Für welche Kurbeln ist der Abzieher geeignet?

Der Kurbelabzieher ist für Fahrradkurbeln auf Vierkantachsen vorgesehen. Der Kurbelarm muss ein M22 x 1 Abziehergewinde besitzen.

Passt der Abzieher an JIS- und ISO-Vierkantachsen?

Ja. Maßgeblich ist das passende M22 x 1 Abziehergewinde im Kurbelarm. Die konkrete Form des Vierkants ist für das Einschraubgewinde des Werkzeugs nicht entscheidend.

Benötige ich zusätzliches Werkzeug?

Ja. Zum Lösen der Kurbelschraube wird ein passender Innen- oder Außensechskantschlüssel benötigt. Für die Betätigung des Kurbelabziehers ist außerdem ein geeigneter Schraubenschlüssel erforderlich.

Warum muss der Werkzeugkörper vollständig eingeschraubt werden?

Beim Abziehen entstehen hohe Kräfte. Eine möglichst vollständige Einschraubtiefe verteilt diese Kräfte auf mehrere Gewindegänge und verringert das Risiko, das Gewinde im Kurbelarm zu beschädigen.

Muss die Unterlegscheibe der Kurbelschraube entfernt werden?

Ja. Eine im Kurbelarm verbliebene Unterlegscheibe kann verhindern, dass die Druckspindel korrekt auf der Tretlagerachse aufliegt.

Kann der Abzieher für beide Kurbelarme verwendet werden?

Ja. Er kann am linken und rechten Kurbelarm eingesetzt werden, sofern beide Kurbeln auf einer Vierkantachse sitzen und über ein M22 x 1 Abziehergewinde verfügen.

Was bedeutet M22 x 1?

M22 bezeichnet einen Gewindedurchmesser von 22 mm. Die Zahl 1 steht für eine Gewindesteigung von 1 mm, also den Abstand zwischen zwei Gewindegängen.

Sollte das Werkzeuggewinde gefettet werden?

Eine dünne Schicht geeignetes Fett auf dem Werkzeuggewinde erleichtert das Einschrauben und schützt Werkzeug sowie Kurbelgewinde vor unnötigem Verschleiß.
