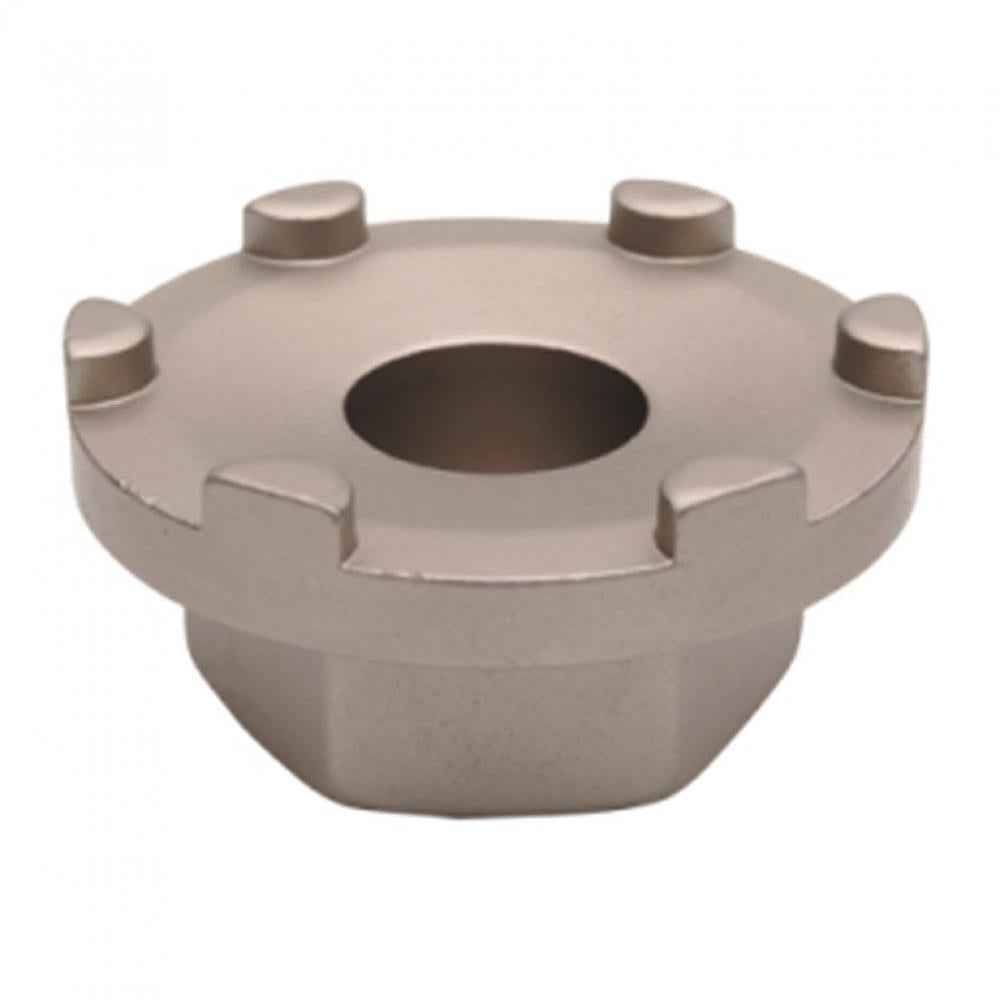

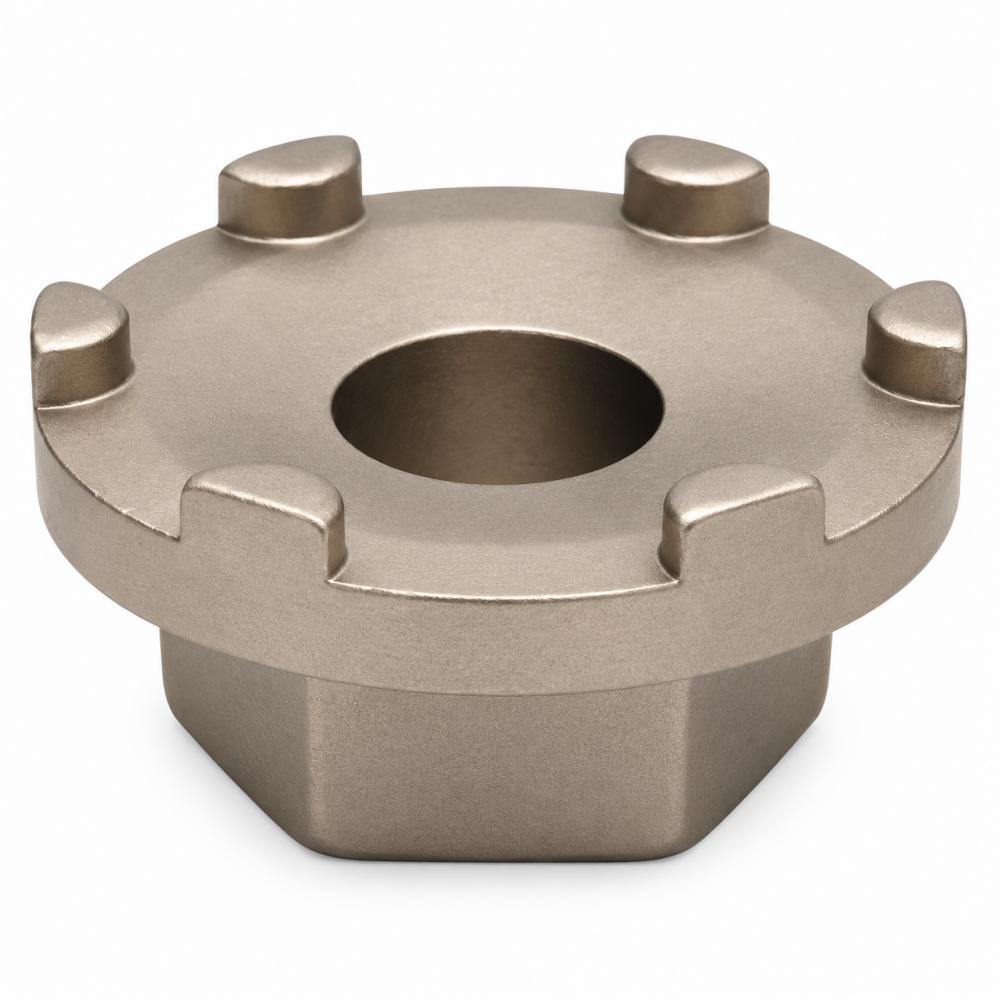

Cyclo-Tools Innenlager-Abzieher für Campagnolo, FAG, SKF, Thun und Sachs

Der Cyclo-Tools Innenlager-Abzieher 06398 ist ein robustes Spezialwerkzeug für die Demontage kompatibler Fahrrad-Patroneninnenlager mit klassischem FAG-/SKF-Außenprofil. Er eignet sich für entsprechende Innenlager von Campagnolo, FAG, SKF, Thun und Sachs.

Die passgenauen Mitnehmernasen greifen in die außenliegende Werkzeugaufnahme der Lagerschale. Dadurch lässt sich das erforderliche Drehmoment kontrolliert übertragen und das Innenlager sicher aus dem Tretlagergehäuse lösen. Zur Betätigung wird ein 32-mm-Maulschlüssel oder ein geeigneter verstellbarer Schraubenschlüssel verwendet.

Der Abzieher besteht aus verchromtem Stahl. Die stabile Konstruktion ist auf die bei der Innenlagerdemontage auftretenden Belastungen ausgelegt, während die verchromte Oberfläche den Korrosionsschutz verbessert und eine einfache Reinigung ermöglicht. Eine mittige Öffnung mit 16 mm Durchmesser schafft den erforderlichen Freiraum im Bereich der Innenlagerachse.

Technische Daten

Kompatibilität

Maßgebliche Kompatibilitätsmaße

Auswahlhinweis

Die Kompatibilität wird nicht allein durch den Markennamen des Innenlagers bestimmt. Entscheidend ist das tatsächliche Aufnahmeprofil der Lagerschale. Der Cyclo-Tools Abzieher 06398 ist für ältere Patroneninnenlager mit außenliegendem FAG-/SKF-Nasenprofil vorgesehen.

Vor der Bestellung sollte die Werkzeugaufnahme des eingebauten Innenlagers gereinigt und kontrolliert werden. Die Lagerschale muss ein außenliegendes Profil besitzen, in das die 8 x 5 mm großen Mitnehmernasen vollständig und ohne seitliches Spiel eingreifen. Zusätzlich müssen der Werkzeug-Außendurchmesser von 48 mm, der Innendurchmesser von 38 mm und die mittige Öffnung von 16 mm zur vorhandenen Lagerkonstruktion passen.

Bei Campagnolo ist der Abzieher für passende Patroneninnenlager der Baureihen Daytona, Mirage und Veloce vorgesehen. Auch bei FAG, SKF, Thun und Sachs muss vor der Verwendung geprüft werden, ob die jeweilige Innenlagerausführung das passende außenliegende Nasenprofil besitzt.

Der Abzieher muss gerade und vollständig auf der Lagerschale sitzen. Zur Betätigung wird ein 32-mm-Maulschlüssel oder ein ausreichend großer verstellbarer Schraubenschlüssel angesetzt. Eine saubere und vollflächige Verbindung zwischen Werkzeug und Lagerschale reduziert die Gefahr des Abrutschens und schützt die Mitnehmer vor Beschädigungen.

Häufige Fragen

Für welche Campagnolo-Innenlager ist der Abzieher geeignet?

Der Abzieher eignet sich für passende Patroneninnenlager der Campagnolo-Baureihen Daytona, Mirage und Veloce, sofern diese über das entsprechende FAG-/SKF-Außenprofil verfügen.

Welche weiteren Innenlager sind kompatibel?

Kompatibel sind passende Patroneninnenlager von FAG, SKF, Thun und Sachs mit außenliegender Nasenaufnahme und übereinstimmenden Abmessungen.

Wie lässt sich die Kompatibilität überprüfen?

Das Aufnahmeprofil der eingebauten Lagerschale muss mit den Mitnehmernasen des Abziehers übereinstimmen. Maßgeblich sind ein Werkzeug-Außendurchmesser von 48 mm, ein Innendurchmesser von 38 mm, Mitnehmer mit 8 x 5 mm und eine mittige Öffnung von 16 mm.

Welcher Schraubenschlüssel wird benötigt?

Für die Betätigung wird ein 32-mm-Maulschlüssel oder ein geeigneter verstellbarer Schraubenschlüssel benötigt.

Wozu dient die mittige Öffnung?

Die Öffnung mit 16 mm Durchmesser schafft Freiraum im Bereich der Innenlagerachse und ermöglicht ein gerades Aufsetzen des Werkzeugs auf die Lagerschale.

Aus welchem Material besteht der Abzieher?

Der Abzieher besteht aus verchromtem Stahl. Das Material bietet eine hohe Stabilität, während die Oberfläche den Schutz vor Korrosion verbessert.

Was gehört zum Lieferumfang?

Geliefert wird ein Cyclo-Tools Innenlager-Abzieher. Der zur Betätigung benötigte Schraubenschlüssel ist separat bereitzuhalten.
