TQ HPR-SC HB Servicekabel-Set USB-CAN für Haibike FLYON HPR120S

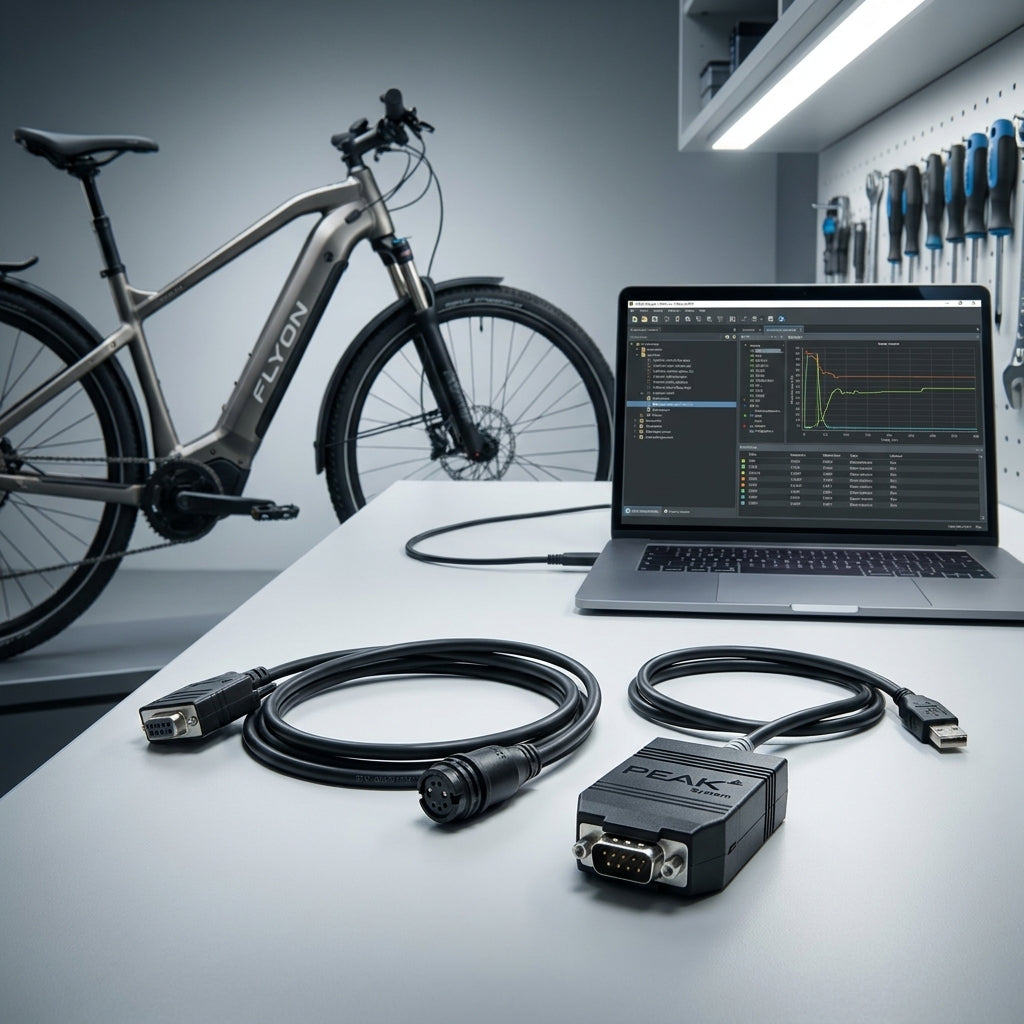

Das TQ HPR-SC HB Servicekabel-Set verbindet ein kompatibles Haibike FLYON E-Bike mit einem Werkstattcomputer. Es ermöglicht den Zugriff auf das FLYON-System über die CAN-Bus-Schnittstelle und wird für Diagnose-, Wartungs- und Servicearbeiten verwendet.

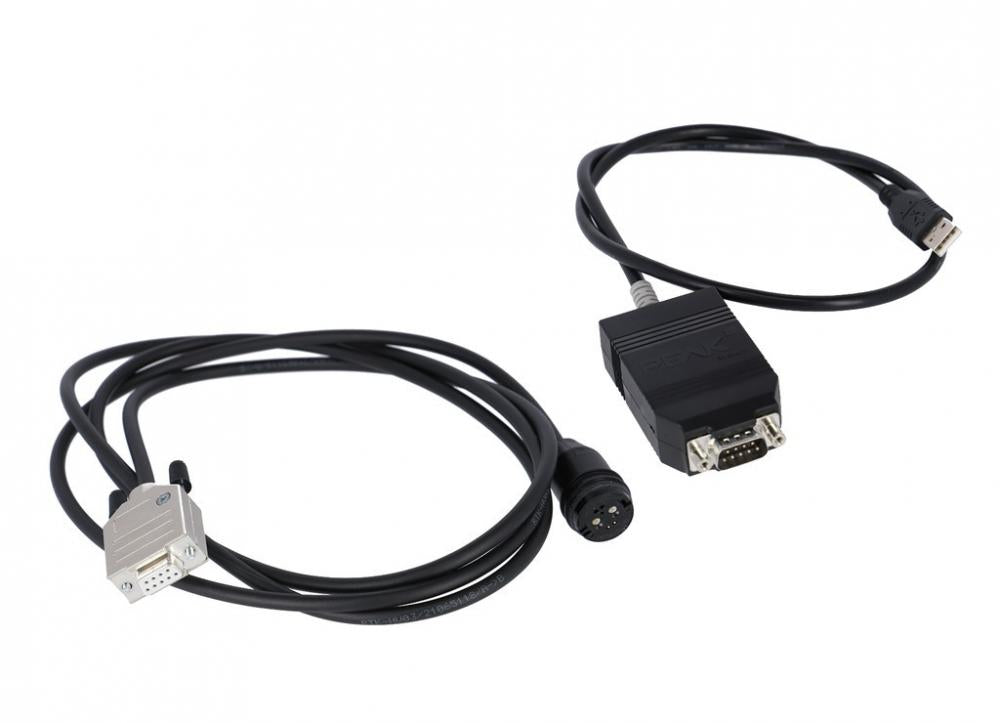

Der zweiteilige Kabelsatz besteht aus einem CAN-Bus-USB-Adapterkabel für die Verbindung mit dem Computer und einem FLYON-CAN-Bus-Adapterkabel für den Anschluss am E-Bike. Beide Leitungen werden miteinander verbunden und bilden die Schnittstelle zwischen dem FLYON-Antriebssystem und der vorgesehenen Diagnosesoftware.

Das Set ist für die Haibike FLYON-Systemgeneration mit TQ HPR120S Motor bestimmt. Dazu gehören die FLYON-Modellreihen XDURO AllMtn, XDURO Nduro, XDURO Adventr und XDURO AllTrail. Entscheidend ist immer die am Fahrrad verbaute FLYON-Systemtechnik, nicht ausschließlich die Modellbezeichnung oder das Verkaufsjahr.

Bei dem Kabelsatz handelt es sich um originales TQ Servicetool-Zubehör für professionelle Diagnosearbeiten. Für die Verwendung werden zusätzlich ein geeigneter Computer, die vorgesehene Service- beziehungsweise Diagnosesoftware und gegebenenfalls ein entsprechender Werkstattzugang benötigt.

Technische Daten

Kompatibilität

Auswahlhinweis

Vor der Bestellung müssen die Systembezeichnung und der verbaute Motor geprüft werden. Am Fahrrad beziehungsweise in den Fahrzeugunterlagen müssen die Bezeichnungen Haibike FLYON und TQ HPR120S angegeben sein.

Die Modellbezeichnung allein reicht nicht aus, da Namen wie AllMtn, Nduro oder AllTrail auch bei Fahrrädern mit anderen Antriebssystemen verwendet werden. Maßgeblich ist das vollständige FLYON-System mit passendem CAN-Bus-Serviceanschluss.

Zum Abgleich können zusätzlich folgende Nummern verwendet werden:

Im dokumentierten Lieferumfang werden ausschließlich die beiden Adapterkabel genannt. Ein Computer, eine Diagnosesoftware oder ein Softwarezugang gehören nicht zum angegebenen Lieferumfang.

Anwendungshinweis

Das FLYON-CAN-Bus-Adapterkabel wird nach den Servicevorgaben des Fahrradherstellers mit dem vorgesehenen Diagnoseanschluss des E-Bikes verbunden. Anschließend wird die Verbindung über das CAN-Bus-USB-Adapterkabel zum Werkstattcomputer hergestellt.

Vor dem Anschließen müssen die Stecker und Buchsen auf Verschmutzungen, Feuchtigkeit und Beschädigungen kontrolliert werden. Die Steckverbindungen dürfen nicht mit Gewalt eingesetzt oder an den Kabeln auseinandergezogen werden.

Diagnose- und Servicearbeiten am elektrischen Antriebssystem sollten ausschließlich von entsprechend geschultem Fachpersonal durchgeführt werden. Die Verbindungsreihenfolge und alle Arbeiten am eingeschalteten System müssen nach den aktuellen TQ- und Haibike-Servicevorgaben erfolgen.

Häufige Fragen

Wofür wird das TQ Servicekabel verwendet?

Der Kabelsatz stellt die Datenverbindung zwischen einem kompatiblen Haibike FLYON E-Bike und einem Werkstattcomputer her. Dadurch kann das FLYON-System mit der vorgesehenen Diagnosesoftware ausgelesen werden.

Welche Haibike Modelle sind geeignet?

Geeignet sind die FLYON-Ausführungen der Modellreihen XDURO AllMtn, XDURO Nduro, XDURO Adventr und XDURO AllTrail, sofern sie mit dem TQ HPR120S Antriebssystem ausgestattet sind.

Reicht die Bezeichnung AllMtn oder Nduro zur Auswahl aus?

Nein. Entscheidend ist, dass es sich ausdrücklich um ein FLYON-Modell mit TQ HPR120S handelt. Die Modellnamen wurden auch für andere Antriebssysteme verwendet.

Sind beide benötigten Adapterkabel enthalten?

Ja. Der Lieferumfang besteht aus einem CAN-Bus-USB-Adapterkabel und einem FLYON-CAN-Bus-Adapterkabel.

Ist die Diagnosesoftware im Lieferumfang enthalten?

Im angegebenen Lieferumfang werden nur die beiden Kabel aufgeführt. Die erforderliche Service- beziehungsweise Diagnosesoftware und ein eventuell benötigter Werkstattzugang müssen separat vorhanden sein.

Kann das Kabel direkt am Computer angeschlossen werden?

Ja. Die Verbindung zum Computer erfolgt über das enthaltene CAN-Bus-USB-Adapterkabel. Der genaue USB-Steckertyp und die benötigte Softwareumgebung sollten vor der Bestellung anhand der vorhandenen Werkstattausstattung geprüft werden.

Ist das Kabel für private Reparaturen gedacht?

Das Set ist als professionelles Servicetool-Zubehör für Diagnose- und Wartungsarbeiten vorgesehen. Für eine vollständige Nutzung sind Fachkenntnisse, die passende Software und gegebenenfalls ein autorisierter Zugang erforderlich.

Bleibt das Kabel dauerhaft am Fahrrad montiert?

Nein. Es wird nur für die Dauer der Diagnose oder Servicearbeit angeschlossen und danach wieder entfernt.

Behebt das Kabel vorhandene Fehler automatisch?

Nein. Das Kabel stellt lediglich die Kommunikationsverbindung zum FLYON-System her. Die Auswertung von Fehlern und die Durchführung notwendiger Reparaturen erfolgen mithilfe der Diagnosesoftware und durch qualifiziertes Fachpersonal.
