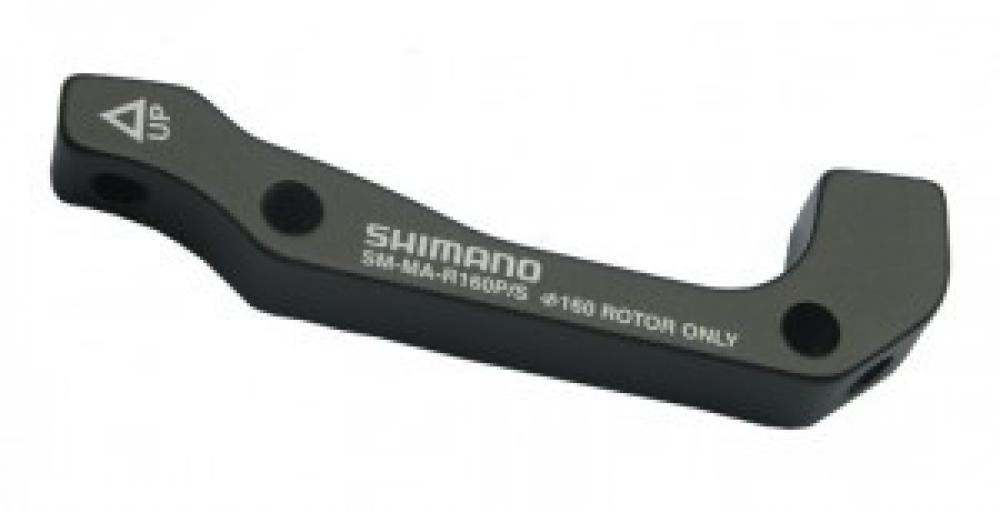

Shimano SM-MA-R160P/S Scheibenbremsadapter IS auf Post Mount hinten 160 mm

Der Shimano SM-MA-R160P/S verbindet einen Bremssattel mit Post-Mount-Aufnahme mit einer IS2000-Bremsaufnahme am Hinterbau. Der Adapter positioniert den Bremssattel passend zu einer Bremsscheibe mit 160 mm Durchmesser.

Die Modellbezeichnung beschreibt die vorgesehene Kombination: R steht für die Montage am Hinterrad, 160 für den Bremsscheibendurchmesser und P/S für einen Post-Mount-Bremssattel an einer International-Standard-Aufnahme.

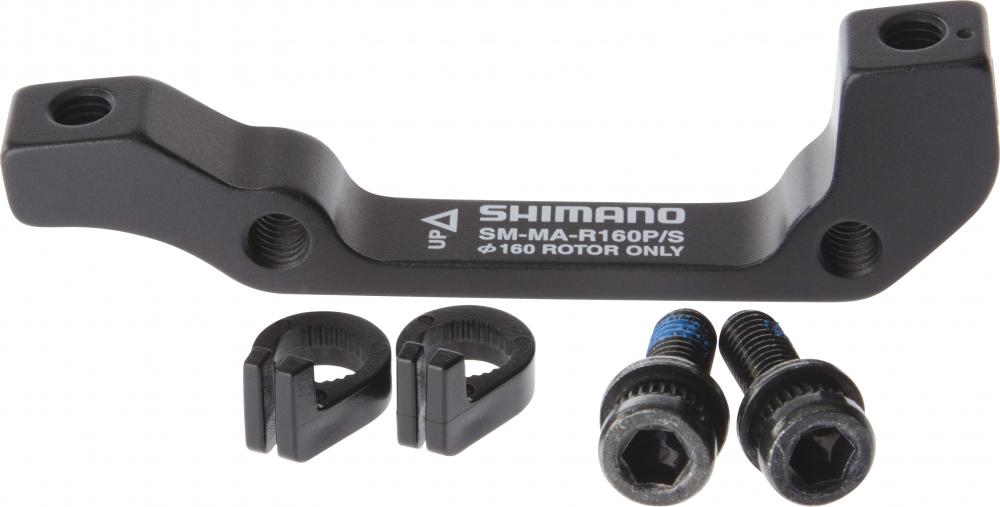

Der Adapter besteht aus Aluminium und wird einschließlich der benötigten Befestigungsteile und des Sicherungsrings geliefert. Die Befestigungsschrauben werden nach Shimano-Vorgabe mit 6 - 8 Nm angezogen. Aufgrund der sicherheitsrelevanten Funktion der Scheibenbremse sollte die Montage von einer fachkundigen Person durchgeführt werden.

Technische Daten

Kompatibilität

Auswahlhinweis

Vor der Bestellung müssen Einbauposition, Rahmenaufnahme, Bremssattelaufnahme und Bremsscheibendurchmesser gemeinsam geprüft werden.

Der Adapter ist für den Hinterbau vorgesehen. Der Rahmen benötigt eine IS2000-Aufnahme mit zwei parallel zur Bremsscheibe verlaufenden Befestigungslaschen und 51 mm Lochabstand. Der Bremssattel muss über eine Post-Mount-Aufnahme verfügen. Die verwendete Bremsscheibe muss einen Durchmesser von 160 mm besitzen.

Die Befestigungsart der Bremsscheibe an der Nabe ist für die Auswahl des Adapters nicht entscheidend. Sowohl Center-Lock- als auch 6-Loch-Bremsscheiben können verwendet werden, wenn der Durchmesser und die Freigaben des Bremssystems stimmen.

Montagehinweis

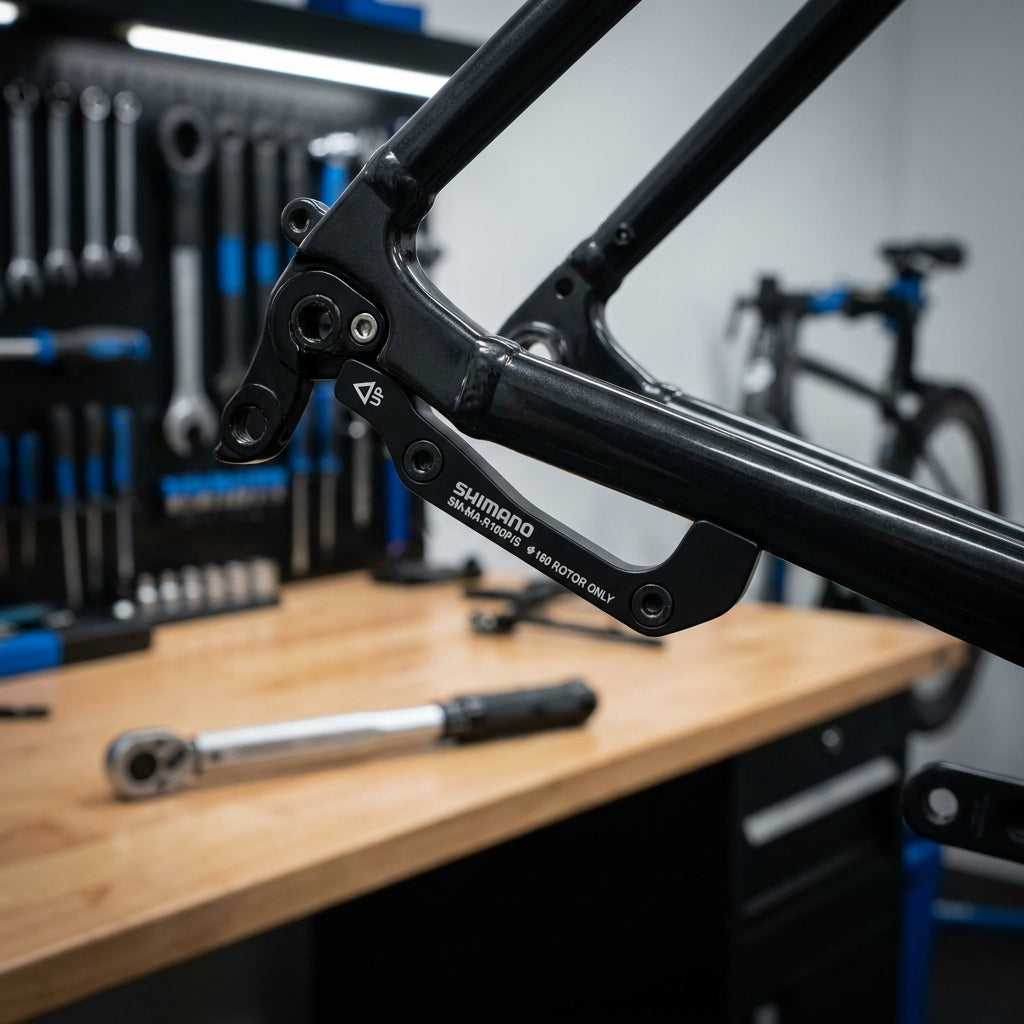

Der Bremssattel wird zunächst locker mit dem Adapter verbunden. Anschließend wird der Adapter am IS2000-Hinterbau befestigt. Die Befestigungsschrauben des Adapters werden entsprechend der Shimano-Montageanleitung mit 6 - 8 Nm angezogen.

Zum Ausrichten des Bremssattels wird dieser zunächst seitlich beweglich gelassen. Danach wird der Bremshebel betätigt, damit sich der Bremssattel über der Bremsscheibe zentriert. Während der Bremshebel gehalten wird, werden die Bremssattelschrauben gleichmäßig mit 6 - 8 Nm festgezogen.

Die vorgeschriebenen Sicherungselemente müssen anschließend montiert werden. Nach der Montage sind Freigängigkeit der Bremsscheibe, korrekte Schraubensicherung und einwandfreie Bremsfunktion zu kontrollieren.

Häufige Fragen

Wofür wird der Shimano SM-MA-R160P/S benötigt?

Der Adapter wird benötigt, wenn am Hinterbau eine IS2000-Aufnahme vorhanden ist und ein Bremssattel mit Post-Mount-Aufnahme zusammen mit einer 160-mm-Bremsscheibe montiert werden soll.

Was bedeutet die Bezeichnung P/S?

P bezeichnet den Post-Mount-Bremssattel und S die International-Standard-Aufnahme des Rahmens. Der Adapter verbindet somit einen PM-Bremssattel mit einer IS2000-Rahmenaufnahme.

Für welche Einbauposition ist der Adapter bestimmt?

Der SM-MA-R160P/S ist für die Montage am Hinterrad beziehungsweise am Hinterbau vorgesehen.

Welche Bremsscheibengröße passt?

Der Adapter ist für Bremsscheiben mit 160 mm Durchmesser ausgelegt.

Ist die Befestigungsart der Bremsscheibe wichtig?

Für den Adapter ist vor allem der Scheibendurchmesser entscheidend. Eine 160-mm-Bremsscheibe kann über Center Lock oder eine 6-Loch-Aufnahme an der Nabe befestigt sein.

Können hydraulische und mechanische Bremssättel verwendet werden?

Ja, sofern der Bremssattel eine passende Post-Mount-Aufnahme besitzt und vom Hersteller für die verwendete 160-mm-Bremsscheibe freigegeben ist.

Sind Befestigungsteile enthalten?

Ja. Der Adaptersatz wird einschließlich Schrauben und Sicherungsring geliefert.

Mit welchem Drehmoment werden die Schrauben angezogen?

Shimano gibt für die Befestigungsschrauben des Adapters und des Bremssattels ein Anzugsdrehmoment von 6 - 8 Nm an.

Sollte der Adapter in einer Fachwerkstatt montiert werden?

Die Bremsanlage ist ein sicherheitsrelevantes Bauteil. Bei fehlender Erfahrung oder ungeklärter Kompatibilität sollte die Montage und Funktionskontrolle von einer Fahrrad-Fachwerkstatt durchgeführt werden.
