Shimano GRX linker Kurbelarm FC-RX600 175 mm Y0K698040 Schwarz

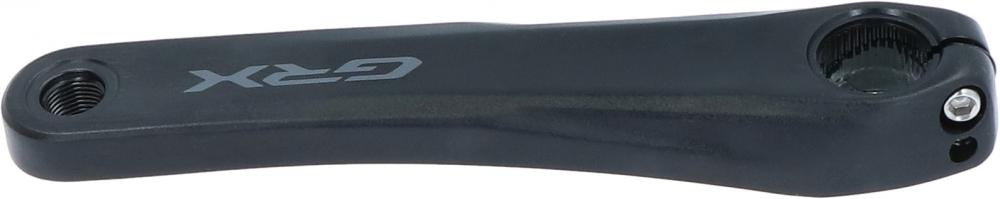

Der Shimano Y0K698040 ist ein originaler linker Kurbelarm für Shimano GRX Kurbelgarnituren der Baureihe FC-RX600. Er dient als Ersatz für einen beschädigten oder verschlissenen linken Kurbelarm mit einer Länge von 175 mm.

Der Kurbelarm besitzt die für Shimano HOLLOWTECH II Kurbelgarnituren vorgesehene Aufnahme und wird auf der linken Seite der Kurbelwelle montiert. Die Verbindung wird über die Vorspannkappe, die Sicherungsplatte und zwei Klemmschrauben hergestellt.

Shimano führt denselben linken Kurbelarm für die mit einem Kettenblatt und mit zwei Kettenblättern ausgestatteten FC-RX600 Ausführungen. Entscheidend sind die Modellbezeichnung FC-RX600 und die benötigte Kurbelarmlänge von 175 mm.

Technische Daten

Kompatibilität

Shimano ordnet den Kurbelarm Y0K698040 in der offiziellen Explosionszeichnung der kompletten Kurbelbaureihe FC-RX600 zu.

Die Anzahl der Kettenblätter und Ritzel hat bei diesem linken Kurbelarm keinen Einfluss auf die Passform. Der Kurbelarm muss jedoch zur FC-RX600 Kurbelgarnitur gehören und auf der rechten Seite muss ebenfalls ein Kurbelarm mit 175 mm Länge montiert sein.

Eine Verwendung an FC-RX810, FC-RX820, FC-RX610 oder anderen Shimano Kurbelgarnituren ist durch die ausgewertete FC-RX600 Explosionszeichnung nicht bestätigt und wird deshalb nicht als kompatibel angegeben.

Auswahlhinweis

Die benötigte Kurbelarmlänge ist normalerweise auf der Innenseite des vorhandenen Kurbelarms eingeprägt. Vor der Bestellung sollten sowohl die Modellbezeichnung FC-RX600 als auch die Längenangabe 175 mm kontrolliert werden.

Die Modellnummer befindet sich in der Regel ebenfalls auf der Innenseite des Kurbelarms. Die Bezeichnung GRX allein reicht nicht zur sicheren Auswahl aus, weil innerhalb der GRX Produktgruppe unterschiedliche Kurbelbaureihen verwendet werden.

Der linke und der rechte Kurbelarm müssen dieselbe Länge besitzen. Ein 175-mm-Kurbelarm darf nicht mit einem 170-mm- oder 172,5-mm-Kurbelarm kombiniert werden, da dadurch die Pedalbewegung auf beiden Seiten unterschiedlich wäre.

Hinweise zur Montage

Shimano schreibt vor, die beiden Klemmschrauben des linken Kurbelarms schrittweise und abwechselnd festzuziehen. Beide Schrauben müssen abschließend ein Anzugsmoment von 12 bis 14 Nm erreichen.

Die Kurbelarm-Befestigungsschraube beziehungsweise Vorspannkappe wird mit 0,7 bis 1,5 Nm angezogen. Sie dient zur Einstellung der Lagervorspannung und darf nicht wie eine tragende Befestigungsschraube stark angezogen werden.

Die Sicherungsplatte muss korrekt eingesetzt und ihr Plattenstift vollständig eingerastet sein. Nach ungefähr 100 km Fahrstrecke sollen die Anzugsmomente der beiden Klemmschrauben erneut mit einem Drehmomentschlüssel kontrolliert werden.

Benötigte Werkzeuge und Schmierstoffe

Das Gewinde des Pedals soll vor der Montage leicht gefettet werden. Shimano gibt für das Pedal ein Anzugsmoment von 35 bis 55 Nm an. Das linke Pedal besitzt ein Linksgewinde und wird zum Lösen im Uhrzeigersinn gedreht.

Lieferumfang

Shimano führt Vorspannkappe, Klemmschrauben, Sicherungsplatte und weitere Kleinteile in der Explosionszeichnung als separate Positionen. Vor der Montage sollte deshalb geprüft werden, ob die vorhandenen Teile unbeschädigt und vollständig sind.

Häufige Fragen

Wie erkenne ich, ob dieser Kurbelarm an mein Fahrrad passt?

Kontrollieren Sie die Beschriftung auf der Innenseite des vorhandenen Kurbelarms. Dort müssen die Modellbezeichnung FC-RX600 und die Länge 175 mm erkennbar sein. Beide Angaben müssen übereinstimmen.

Kann ich die Kurbelarmlänge selbst nachmessen?

Ja. Die Kurbelarmlänge wird von der Mitte der Kurbelwelle bis zur Mitte des Pedalgewindes gemessen. Eine Messung von ungefähr 175 mm bestätigt die Länge. Die eingeprägte Herstellerangabe ist jedoch zuverlässiger.

Passt der Kurbelarm sowohl zur 1-fach- als auch zur 2-fach-Kurbel?

Ja. Shimano führt den linken Kurbelarm Y0K698040 innerhalb der FC-RX600 Baureihe für die 1-fach- und 2-fach-Ausführungen. Auf der linken Seite befindet sich kein Kettenblatt, weshalb die Kettenblattkonfiguration die Passform dieses Ersatzteils nicht verändert.

Kann ich einen 175-mm-Kurbelarm montieren, wenn rechts 172,5 mm verwendet werden?

Nein. Beide Kurbelarme müssen dieselbe Länge besitzen. Unterschiedliche Kurbelarmlängen führen zu einer ungleichmäßigen Pedalbewegung und dürfen nicht miteinander kombiniert werden.

Passt der Kurbelarm an eine Shimano GRX FC-RX810?

Eine Kompatibilität mit FC-RX810 wird in der offiziellen Explosionszeichnung für Y0K698040 nicht angegeben. Das Ersatzteil sollte ausschließlich für die dokumentierte FC-RX600 Baureihe verwendet werden.

Sind die beiden Klemmschrauben enthalten?

Shimano bildet die Klemmschrauben in der Explosionszeichnung als separate Ersatzteilposition ab. Sie sollten deshalb nicht als sicherer Bestandteil des Lieferumfangs beworben werden. Vor der Montage müssen die vorhandenen Schrauben auf Beschädigungen geprüft werden.

Kann die vorhandene Vorspannkappe weiterverwendet werden?

Nur wenn sie unbeschädigt ist und das Gewinde einwandfrei funktioniert. Shimano führt die Befestigungsschraube beziehungsweise Vorspannkappe separat unter der Artikelnummer Y1F811100.

Welches Werkzeug wird für die Vorspannkappe benötigt?

Shimano nennt die Werkzeuge TL-FC16 oder TL-FC18. Die Vorspannkappe wird nur mit 0,7 bis 1,5 Nm angezogen und dient nicht zur eigentlichen Befestigung des Kurbelarms.

Mit welchem Drehmoment werden die Klemmschrauben angezogen?

Die beiden Klemmschrauben werden abwechselnd und schrittweise mit 12 bis 14 Nm angezogen. Nach ungefähr 100 km Fahrt soll das Anzugsmoment erneut kontrolliert werden.

Muss bei der Montage Fett verwendet werden?

Ja. Shimano schreibt Premium Grease Y04110000 an der Kurbelwelle und an der Vorspannkappe vor. Auch das Pedalgewinde erhält vor der Montage eine kleine Menge geeignetes Fett.

In welche Richtung wird das linke Pedal gelöst?

Das linke Pedal besitzt ein Linksgewinde. Es wird zum Lösen im Uhrzeigersinn und zum Festziehen gegen den Uhrzeigersinn gedreht.

Sollte die Montage von einer Fachwerkstatt durchgeführt werden?

Shimano richtet die Montageanleitung an professionelle Fahrradmechaniker. Eine fehlerhaft montierte Sicherungsplatte oder ungleichmäßig angezogene Klemmschrauben können dazu führen, dass sich der Kurbelarm löst. Ohne geeignetes Werkzeug und Drehmomentschlüssel ist eine Fachwerkstatt empfehlenswert.
