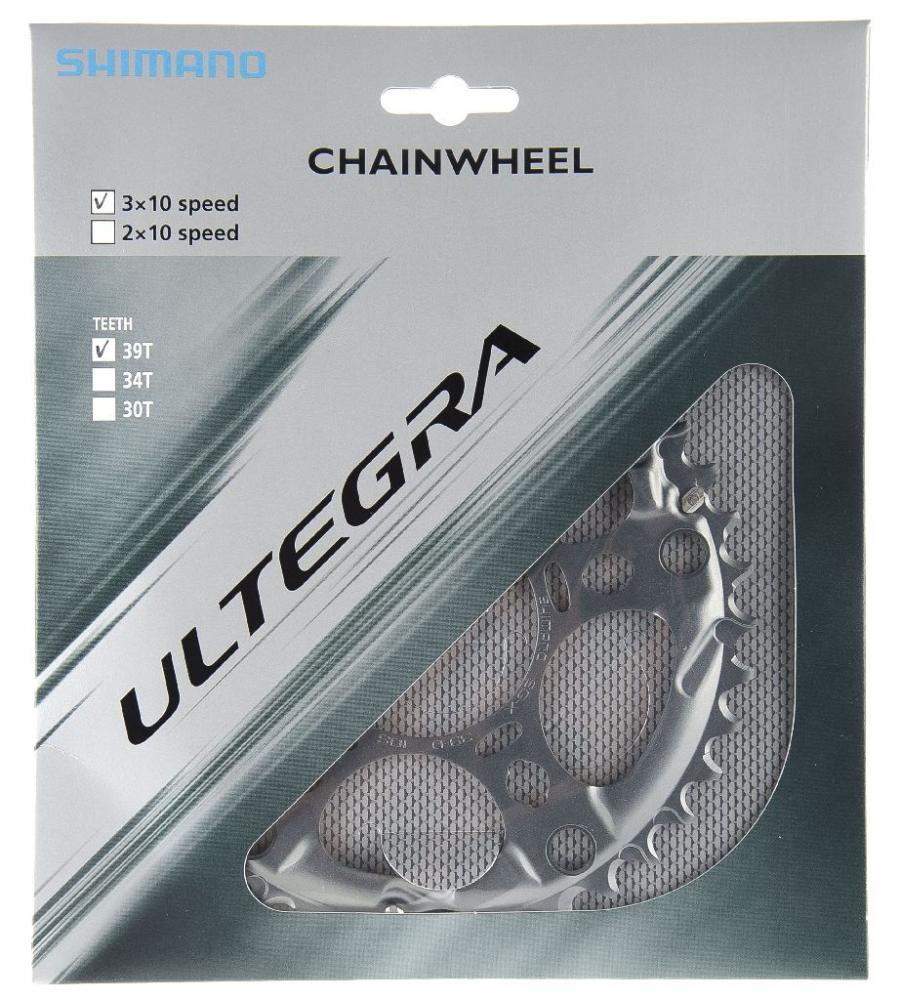

Shimano Ultegra FC-6703 Kettenblatt 39 Zähne 10-fach

Das Shimano Ultegra Kettenblatt Y1LK98020 ist das mittlere 39-Zähne-Kettenblatt für die silberne Shimano Ultegra Kurbelgarnitur FC-6703. Die FC-6703 ist als 3-fach-Rennradkurbel für 10-fach-Antriebe ausgelegt und verwendet die Kettenblattkombination 52-39-30 Zähne.

Das 39-Zähne-Kettenblatt sitzt zwischen dem großen 52-Zähne-Kettenblatt und dem kleinen 30-Zähne-Kettenblatt. Shimano führt diese konkrete Ausführung mit der Kennzeichnung 39T-D.

Kompatibilität

Bei diesem Ersatzteil reicht es nicht aus, nur Zahnzahl und Lochkreis zu vergleichen. Shimano verwendet unterschiedliche Kettenblätter für optisch und technisch ähnliche Kurbelgarnituren.

Shimano erklärt in der offiziellen Explosionszeichnung ausdrücklich, dass das Fehlen einer Austauschbarkeitskennzeichnung bedeutet, dass die entsprechenden Teile nicht austauschbar sind.

Technische Daten

FC-6703 Kompatibilität im Detail

Shimano spezifiziert die FC-6703 als Ultegra 3x10-fach Kurbelgarnitur mit 52, 39 und 30 Zähnen. Für das große und mittlere Kettenblatt beträgt der Lochkreisdurchmesser 130 mm. Das kleine 30-Zähne-Kettenblatt verwendet einen separaten Lochkreis von 92 mm.

Y1LK98020 ist das 39-Zähne-Mittelblatt dieser Kombination.

Unterschied zwischen FC-6703 und FC-6703-G

Die Unterscheidung ist beim Ersatzteilkauf wichtig.

Für die silberne FC-6703 nennt Shimano:

39 Zähne - Y1LK98020

Für die glänzend graue FC-6703-G nennt Shimano:

39 Zähne - Y1LK98040

Y1LK98020 sollte deshalb nicht einfach als Kettenblatt für jede FC-6703 Farb- oder Designvariante angeboten werden.

Worauf muss vor dem Kauf geachtet werden?

Vor dem Kauf sollte die Modellnummer auf der vorhandenen Kurbel kontrolliert werden. Für dieses Kettenblatt muss die Kurbel als FC-6703 identifiziert sein.

Zusätzlich sollte geprüft werden, ob tatsächlich die silberne 52-39-30-Zähne-Ausführung vorhanden ist. Die reine Angabe 39 Zähne oder 130 mm Lochkreis ist kein ausreichender Kompatibilitätsnachweis.

Häufige Fragen

Passt Y1LK98020 zur Shimano FC-6703?

Ja. Shimano führt Y1LK98020 direkt als 39-Zähne-Kettenblatt für die FC-6703.

Ist das Kettenblatt für 3x10-fach ausgelegt?

Ja. Die FC-6703 verwendet einen 3-fach-Antrieb mit 52-39-30 Zähnen und ist für Shimano 10-fach-Rennradantriebe spezifiziert.

Passt Y1LK98020 auch zur FC-6703-G?

Nein. Für die glänzend graue FC-6703-G nennt Shimano das separate 39-Zähne-Kettenblatt Y1LK98040.

Kann das Kettenblatt an einer FC-5703 verwendet werden?

Shimano bestätigt diese Austauschbarkeit nicht. In der offiziellen Explosionszeichnung fehlt für Y1LK98020 die entsprechende Austauschbarkeitskennzeichnung.

Welchen Lochkreis hat das Kettenblatt?

Für das große und mittlere Kettenblatt der FC-6703 gibt Shimano einen Lochkreisdurchmesser von 130 mm an.
