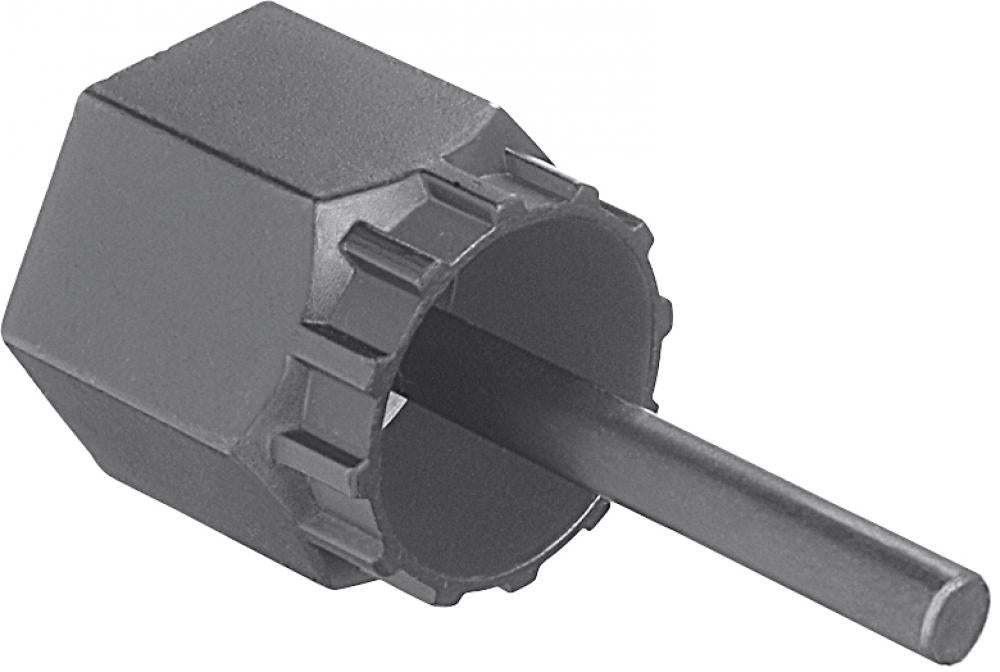

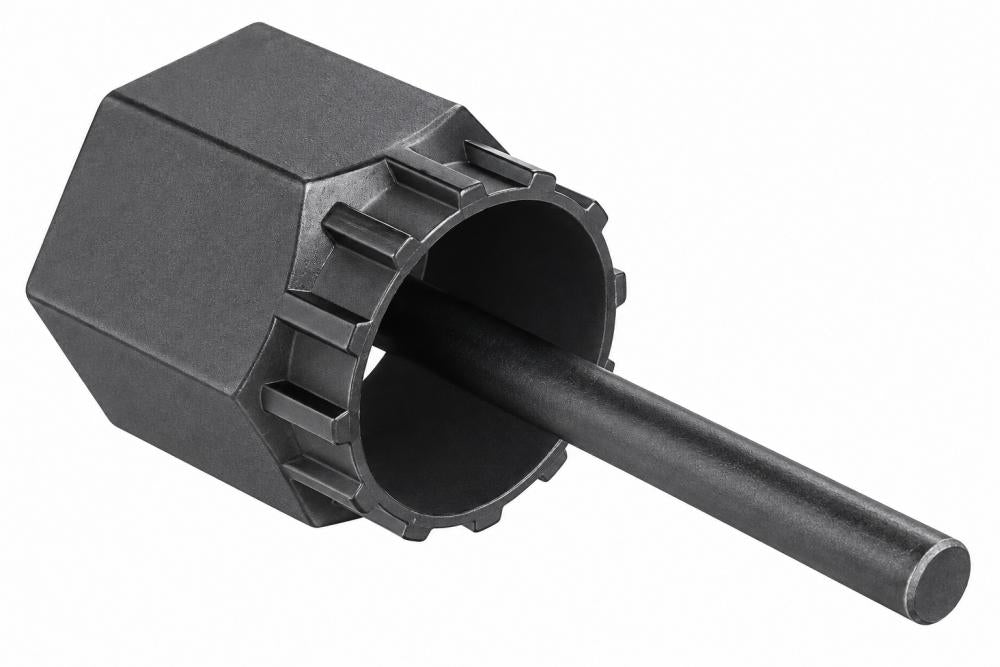

Shimano Verschlussringwerkzeug TL-LR15 Y12009230 mit Führungsstift

Die präzise Werkzeugverzahnung greift in den Verschlussring. Der integrierte Führungsstift stabilisiert das Werkzeug in der Nabenachse und reduziert die Gefahr des Abrutschens oder Verkantens.

Das Werkzeug kann sowohl zum Lösen als auch zum kontrollierten Anziehen des jeweiligen Verschlussrings verwendet werden.

Technische Daten

Kompatible Shimano Kassetten

Das TL-LR15 wird in den offiziellen Shimano Explosionszeichnungen bei folgenden Kassettenmodellen als Verschlussringwerkzeug aufgeführt:

Entscheidend ist ein Kassettenverschlussring mit der zum TL-LR15 passenden Shimano Innenverzahnung.

Kompatible Shimano Center-Lock-Bremsscheiben

Das TL-LR15 wird für Shimano Center-Lock-Bremsscheiben verwendet, wenn diese mit einem innenverzahnten Verschlussring montiert sind.

In offiziellen Shimano Explosionszeichnungen wird das Werkzeug unter anderem bei folgenden Bremsscheiben aufgeführt:

Bei Bremsscheiben ist die Ausführung des Verschlussrings entscheidend. Dasselbe Bremsscheibenmodell kann je nach Nabe und Achskonstruktion mit unterschiedlichen Verschlussringen kombiniert werden.

Zusätzlich benötigte Werkzeuge

Eine Kettenpeitsche wird nur zum Lösen einer Kassette benötigt. Bei der Montage einer Kassette und bei Arbeiten an Center-Lock-Bremsscheiben ist sie nicht erforderlich.

Schmierstoff

Für das TL-LR15 selbst ist kein Schmierstoff erforderlich. Das Werkzeug wird sauber und trocken verwendet.

Ob das Gewinde eines Verschlussrings gefettet werden soll, richtet sich nach der Montageanleitung des jeweiligen Bauteils. Öl oder Fett darf niemals auf die Bremsfläche einer Bremsscheibe oder auf die Bremsbeläge gelangen.

Anwendung bei einer Kassette

Zum Ausbau einer Kassette wird die Kettenpeitsche auf einem größeren Ritzel angesetzt. Anschließend wird das TL-LR15 vollständig in den Verschlussring eingesetzt und mit einem 24-mm-Schlüssel gegen den Uhrzeigersinn gedreht.

Bei der Montage wird die Kassette entsprechend der unterschiedlich breiten Freilaufnuten aufgeschoben. Der Verschlussring wird zunächst von Hand angesetzt und anschließend mit TL-LR15 und Drehmomentschlüssel angezogen.

Das vorgeschriebene Anzugsmoment richtet sich nach der Kassette. Bei vielen Shimano Kassetten beträgt es 30 - 50 Nm.

Anwendung bei einer Center-Lock-Bremsscheibe

Das TL-LR15 wird vollständig in die Innenverzahnung des Verschlussrings eingesetzt. Der Ring wird anschließend mit einem geeigneten Schlüssel gelöst oder angezogen.

Shimano gibt für viele Center-Lock-Bremsscheiben-Verschlussringe ein Anzugsmoment von 40 Nm vor. Maßgeblich bleibt die Angabe auf dem Verschlussring beziehungsweise in der Montageanleitung der verwendeten Bremsscheibe.

Auswahlhinweis

Vor der Bestellung muss die Werkzeugaufnahme des vorhandenen Verschlussrings geprüft werden.

Befindet sich die Verzahnung innerhalb der zentralen Öffnung, handelt es sich um einen innenverzahnten Verschlussring für ein Werkzeug wie TL-LR15.

Das TL-LR15 wird nur benötigt, wenn tatsächlich ein separater Verschlussring vorhanden ist. Bei einem Schraubkranz wird ein anderer, zum jeweiligen Schraubkranz passender Abzieher benötigt.

Häufige Fragen

Kann ich mit dem TL-LR15 eine komplette Kassette demontieren?

Ja. Zum Lösen des Verschlussrings wird zusätzlich eine geeignete Kettenpeitsche benötigt. Sie verhindert, dass sich die Kassette mit dem Freilauf dreht.

Benötige ich bei der Montage ebenfalls eine Kettenpeitsche?

Nein. Beim Festziehen wirkt der Freilauf als Gegenhalt. Für die Montage werden normalerweise nur das TL-LR15 und ein geeigneter Drehmomentschlüssel benötigt.

Wie erkenne ich, ob das Werkzeug zu meinem Verschlussring passt?

Die Verzahnung des TL-LR15 muss vollständig in die Innenverzahnung des Verschlussrings greifen. Der Ring darf beim Ansetzen kein deutliches Spiel zeigen und das Werkzeug darf nicht nur auf einzelnen Zahnspitzen aufliegen.

Kann das TL-LR15 für Center-Lock-Bremsscheiben verwendet werden?

Ja, wenn ein innenverzahnter Center-Lock-Verschlussring montiert ist. Die Modellbezeichnung der Bremsscheibe allein reicht zur Auswahl nicht immer aus, da die Ausführung des Rings von Nabe und Achse abhängen kann.

Warum besitzt das Werkzeug einen Führungsstift?

Der Führungsstift stabilisiert das Werkzeug in der Nabenachse. Das erleichtert das gerade Ansetzen und verringert die Gefahr, unter hoher Belastung aus dem Verschlussring abzurutschen.

Welche Schlüsselweite wird benötigt?

Shimano gibt für das TL-LR15 einen 24-mm-Schlüssel als Werkzeugaufnahme an. Für die Montage mit vorgeschriebenem Drehmoment wird ein entsprechender Adapter für den Drehmomentschlüssel benötigt.

Passt das Werkzeug auch zu Shimano 12-fach-Kassetten?

Ja, bei den aufgeführten 12-fach-Kassetten mit einem zum TL-LR15 passenden Verschlussring. Bei speziellen Verschlussritzel-Konstruktionen muss das in der Explosionszeichnung genannte Werkzeug verwendet werden.

Kann ich mit dem TL-LR15 einen Schraubkranz entfernen?

Nein. Ein Schraubkranz wird als komplette Einheit auf die Nabe geschraubt und besitzt keinen separaten Kassettenverschlussring. Dafür ist ein modellspezifischer Schraubkranzabzieher erforderlich.

Kann das Werkzeug mit einem Schlagschrauber verwendet werden?

Für eine kontrollierte Montage sollte ein Drehmomentschlüssel verwendet werden. Ein Schlagschrauber ermöglicht keine zuverlässige Einhaltung des vorgeschriebenen Anzugsmoments und kann Werkzeug oder Verschlussring beschädigen.
