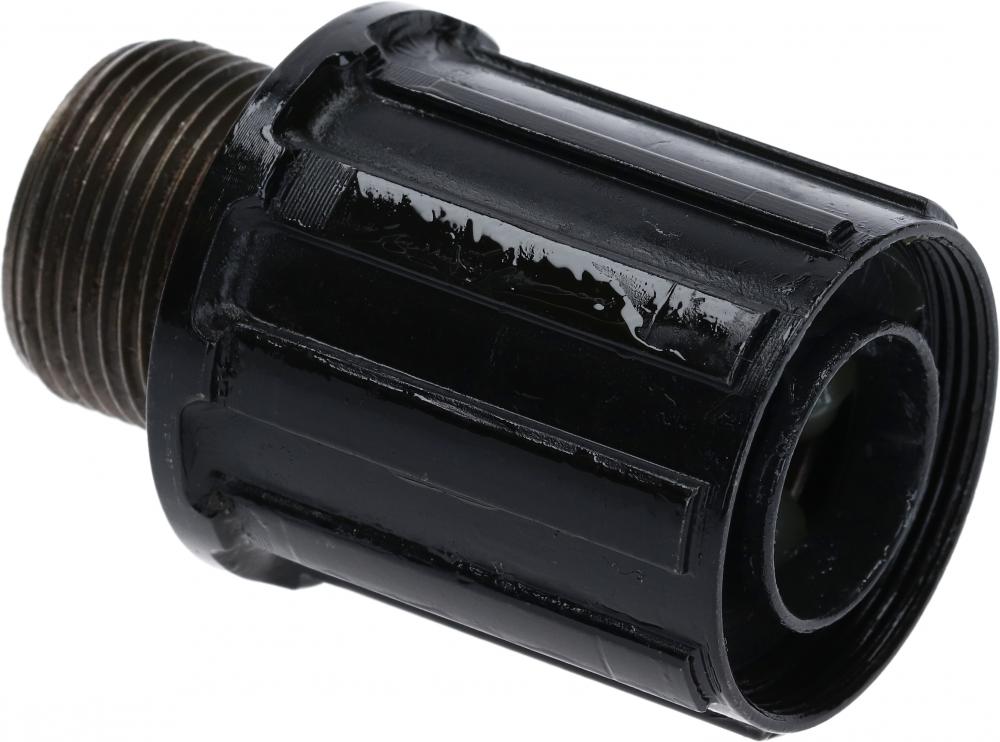

Shimano Freilaufkörper Y3E698040 für FH-TX500, FH-TX505, FH-TX506 und FH-MT200-B

Der Shimano Y3E698040 ist ein originaler Freilaufkörper für kompatible Shimano Hinterradnaben. Er nimmt die Kassette auf und überträgt beim Treten das Drehmoment auf die Hinterradnabe. Beim Rollen ohne Pedalbewegung ermöglicht der integrierte Freilaufmechanismus die freie Drehbewegung des Hinterrades.

Das Ersatzteil eignet sich zum Austausch eines verschlissenen oder beschädigten Freilaufkörpers, beispielsweise wenn der Freilauf durchrutscht, schwergängig läuft oder ungewöhnliche Geräusche verursacht.

Technische Daten

Kompatibilität

Die folgenden Hinterradnaben werden in offiziellen Shimano Explosionszeichnungen mit dem Freilaufkörper Y3E698040 geführt:

Die Zuordnung ist unter anderem in den offiziellen Shimano Explosionszeichnungen für FH-TX500, FH-TX506 und FH-TX505 sowie FH-MT200-B bestätigt.

Benötigte Werkzeuge und Schmierstoff

Shimano nennt für den Austausch des Freilaufkörpers kein spezielles Werkzeug mit eigener Shimano Artikelnummer. Vorgeschrieben ist ein 12 mm Innensechskantschlüssel.

Für Y3E698040 ist in den geprüften Explosionszeichnungen kein bestimmter Shimano Schmierstoff angegeben. Bei der Wartung der Nabenlager kann geeignetes Nabenlagerfett erforderlich sein. Der Freilaufkörper selbst darf laut Shimano nicht zerlegt werden.

Auswahl- und Montagehinweis

Vor der Bestellung muss die genaue Modellnummer auf dem Nabenkörper geprüft werden. Die Anzahl der Ritzel oder eine optisch passende Verzahnung reicht zur sicheren Auswahl nicht aus.

Zum Austausch wird zunächst die Nabenachse entfernt. Anschließend kann der Freilaufkörper mit einem 12 mm Innensechskantschlüssel gelöst und ersetzt werden. Shimano gibt für die Montage ein hohes Anzugsmoment von 147 - 200 Nm vor. Aufgrund des hohen Drehmoments sollten Werkzeug und Werkstück sicher geführt werden.

Häufige Fragen

Wie finde ich die Modellnummer meiner Hinterradnabe?

Die Modellnummer ist normalerweise direkt auf dem Nabenkörper aufgedruckt oder eingraviert. Sie beginnt bei diesem Produkt mit FH-, beispielsweise FH-TX505. Die Bezeichnung auf der Kassette ist nicht die Modellnummer der Nabe.

Passt der Freilaufkörper, wenn meine Kassette neun Ritzel hat?

Die Ritzelanzahl allein reicht nicht zur Auswahl aus. Y3E698040 kann zwar mit passenden 8-, 9- und 10-fach Kassetten verwendet werden, muss aber gleichzeitig zur vorhandenen Hinterradnabe passen.

Kann eine 8-fach Kassette auf diesem Freilaufkörper montiert werden?

Ja, sofern der Freilaufkörper in einer der aufgeführten Hinterradnaben verwendet wird. Die erforderliche Montage und mögliche Verwendung von Distanzringen richten sich nach der eingesetzten Kassette.

Kann eine 11-fach MTB-Kassette montiert werden?

Einige 11-fach MTB-Kassetten besitzen eine HG-Aufnahme und können konstruktionsbedingt auf kürzere HG-Freilaufkörper passen. Shimano bestätigt Y3E698040 in den geprüften Explosionszeichnungen jedoch für die genannten 8-/9-/10-fach beziehungsweise 8-/9-fach Naben. Eine allgemeine 11-fach Freigabe sollte deshalb nicht zugesichert werden.

Woran erkenne ich einen verschlissenen Freilaufkörper?

Typische Hinweise sind ein durchrutschender Antrieb, unregelmäßiges Einrasten, starkes Spiel, ungewöhnliche Knackgeräusche oder ein blockierender Freilauf. Vor dem Austausch sollte geprüft werden, ob das Problem tatsächlich vom Freilauf und nicht von Kette, Kassette oder Nabenlager stammt.

Kann der Freilaufmechanismus geöffnet und repariert werden?

Nein. Shimano weist darauf hin, den Freilaufkörper nicht zu zerlegen, da dies zu Fehlfunktionen führen kann. Bei einem internen Defekt wird die komplette Einheit ersetzt.

Ist die Befestigungsschraube im Lieferumfang enthalten?

Shimano führt Y3E698040 als Freilaufkörpereinheit. Separat dargestellte Nabenachsen, Konen, Kugeln, Sicherungsmuttern oder weitere Nabenteile gehören nicht zum dokumentierten Lieferumfang.

Muss der Freilaufkörper nach dem Einbau gefettet werden?

Der innere Freilaufmechanismus wird nicht geöffnet oder separat geschmiert. Bei der gleichzeitig durchgeführten Nabenwartung können Lagerflächen und Kugellager nach Shimano Vorgabe gefettet werden.
