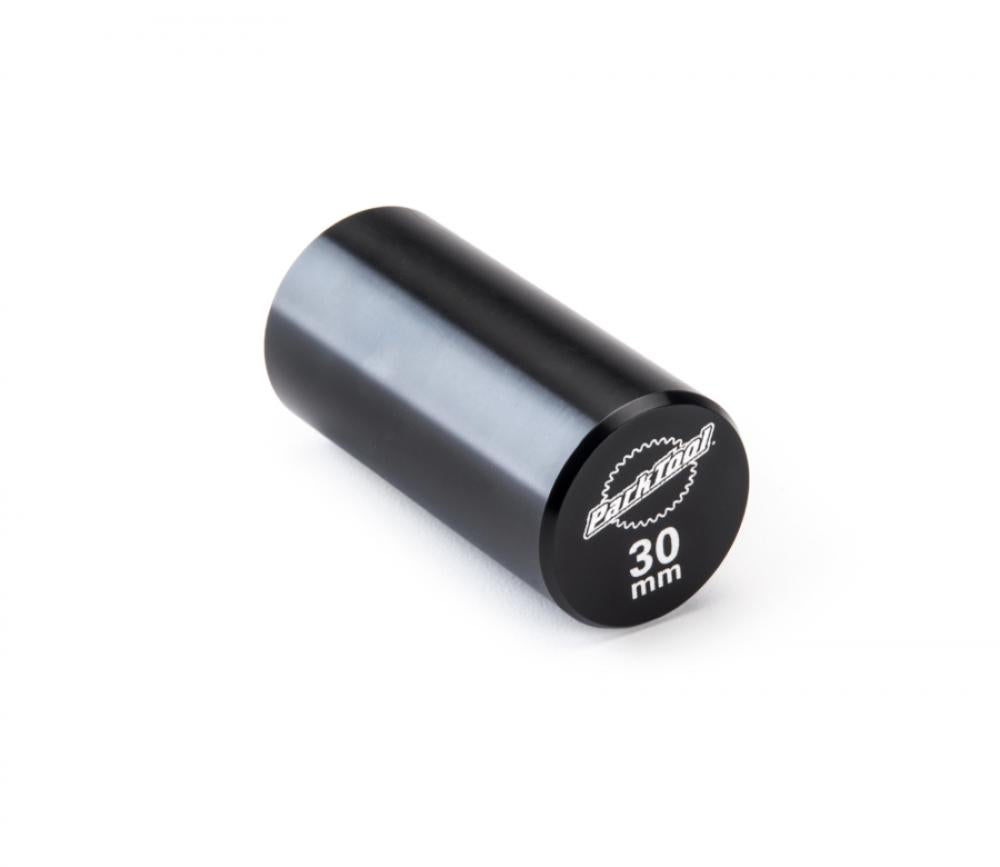

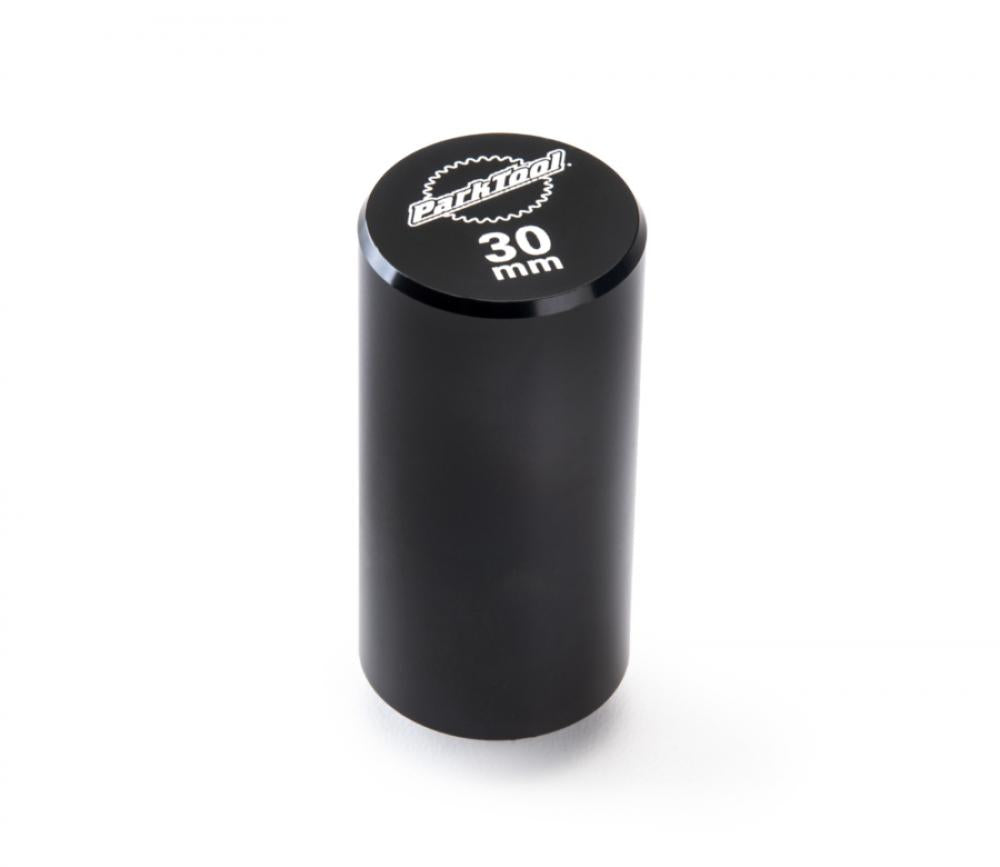

Park Tool GPS-30 Führungsstift 30 mm für Tretlagerwerkzeuge

Der Park Tool GPS-30 ist ein Führungsstift für kompatible Park Tool Tretlagerwerkzeuge. Er wird in das vorhandene Gewinde des Werkzeugs eingeschraubt und greift mit seinem 30 mm breiten Stift in die Tretlageröffnung ein. Dadurch bleibt das Werkzeug während der Montage oder Demontage sicherer und genauer auf der Lagerschale ausgerichtet.

Die zusätzliche Führung verbessert den Sitz des Tretlagerwerkzeugs und reduziert das Risiko, dass es unter Belastung abrutscht oder verkantet. Der GPS-30 ist für Tretlager mit einer 30-mm-Kurbelwelle vorgesehen. Die nutzbare Länge des Führungsstifts beträgt 61 mm.

Am Gewindeende befindet sich eine integrierte 5-mm-Innensechskantaufnahme. Damit lässt sich der Führungsstift kontrolliert in das kompatible Tretlagerwerkzeug einsetzen und nach der Arbeit wieder entfernen.

Technische Daten

Kompatibilität

Auswahlhinweis

Vor der Bestellung müssen die Kurbelwellengröße und das verwendete Tretlagerwerkzeug geprüft werden. Der GPS-30 ist für 30-mm-Kurbelwellen und ausschließlich für kompatible Park Tool Werkzeuge mit integriertem Aufnahmegewinde vorgesehen.

Die Modellbezeichnung GPS-30 darf nicht mit dem Park Tool BBT-30.4 verwechselt werden. Beim BBT-30.4 handelt es sich um ein separates Werkzeugset für Pressfit-Tretlager. Der GPS-30 ist dagegen ein Führungsstift für die oben aufgeführten Tretlagerwerkzeuge.

Der Führungsstift ist einzeln erhältlich und außerdem Bestandteil des fünfteiligen Park Tool Führungsstift-Sets GPS-1.

Anwendungshinweis

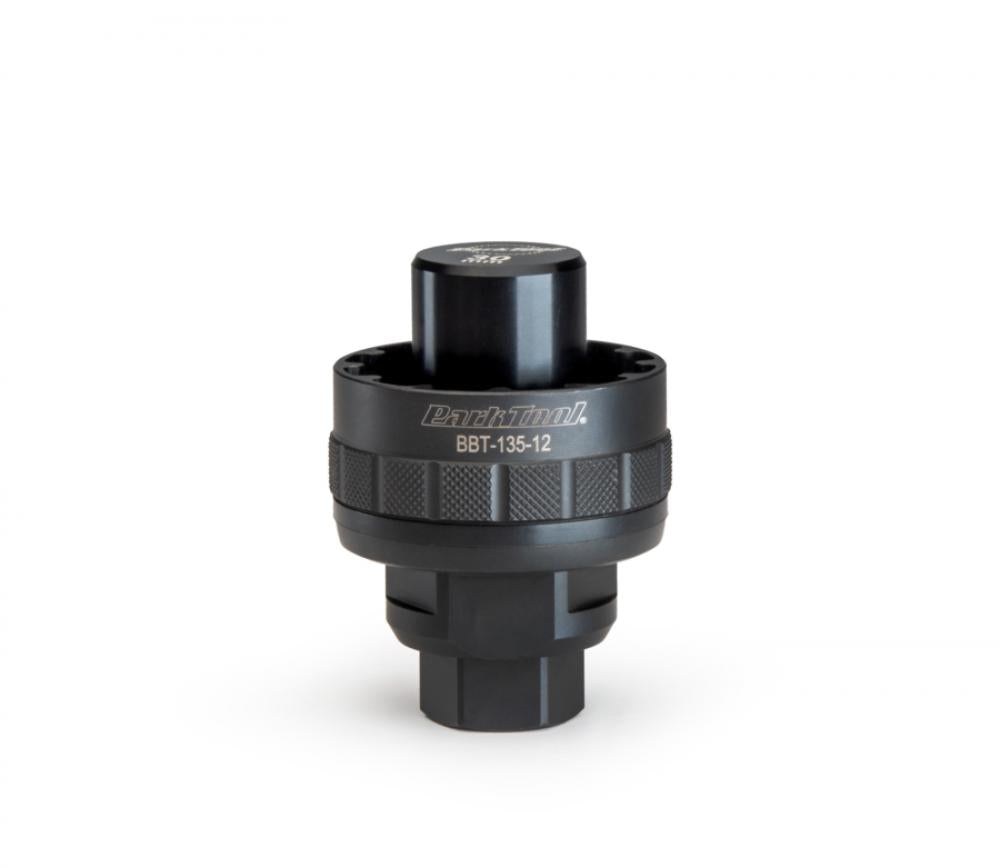

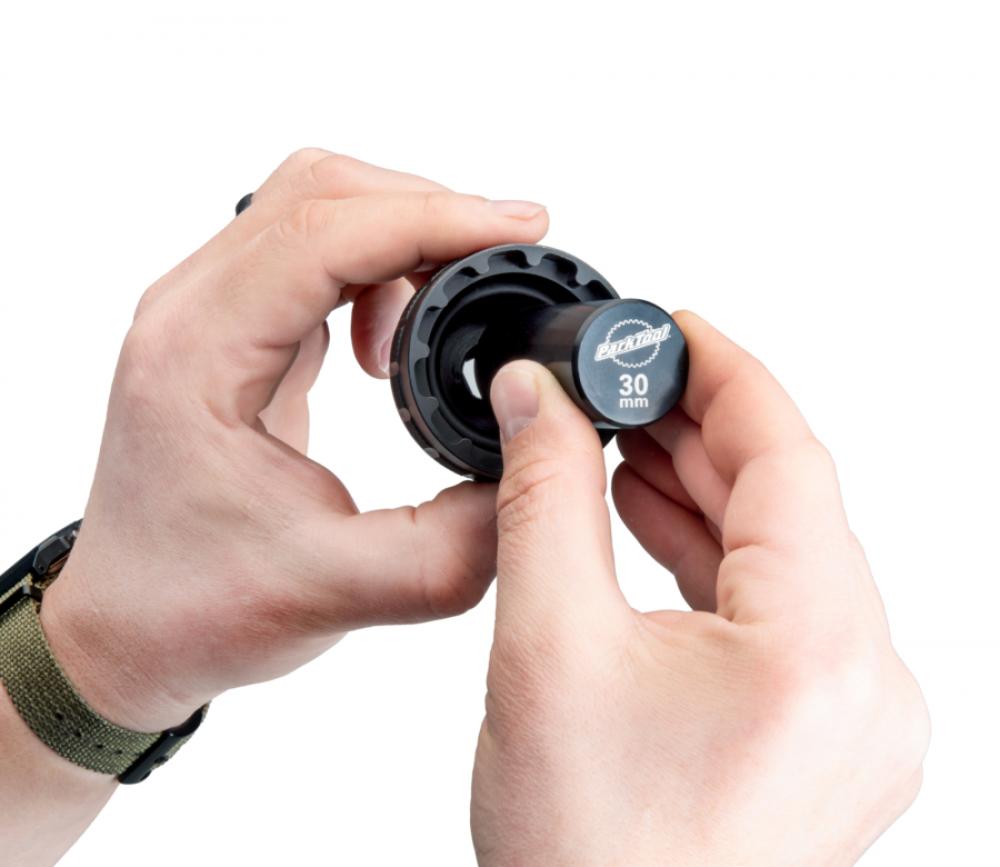

Zunächst wird das passende Park Tool Tretlagerwerkzeug ausgewählt. Anschließend wird der GPS-30 in das dafür vorgesehene Gewinde des Werkzeugs eingeschraubt. Die integrierte 5-mm-Innensechskantaufnahme erleichtert das sichere Einsetzen und Entfernen.

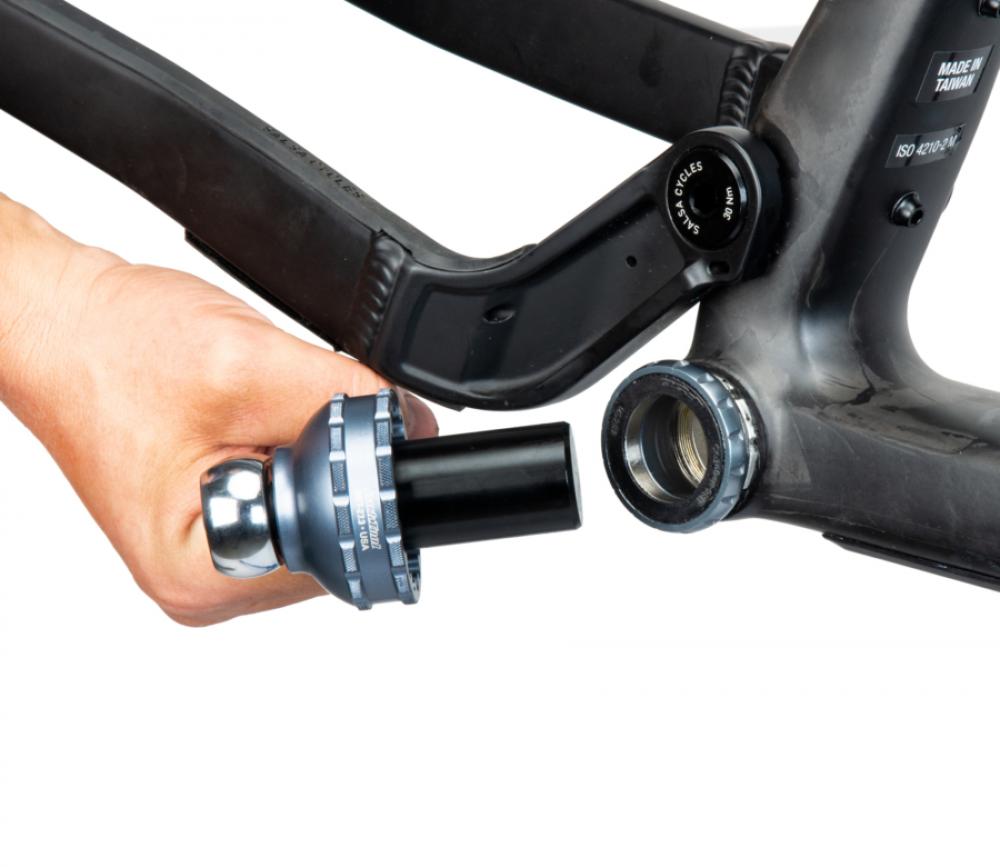

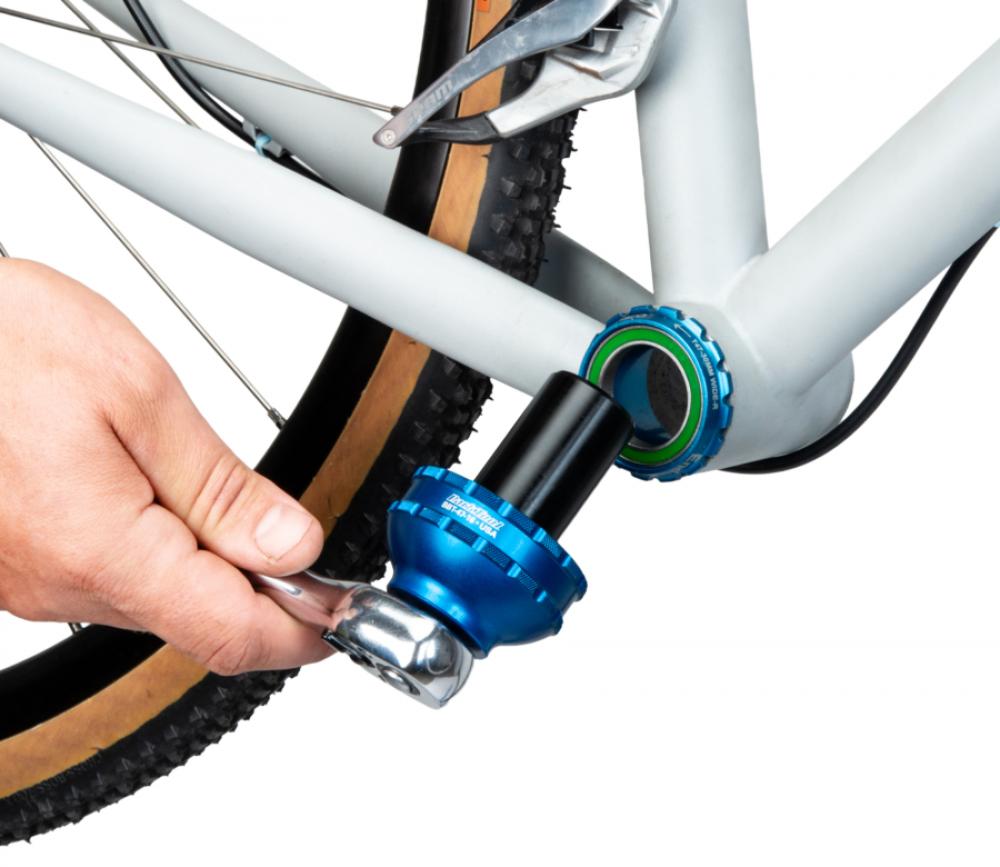

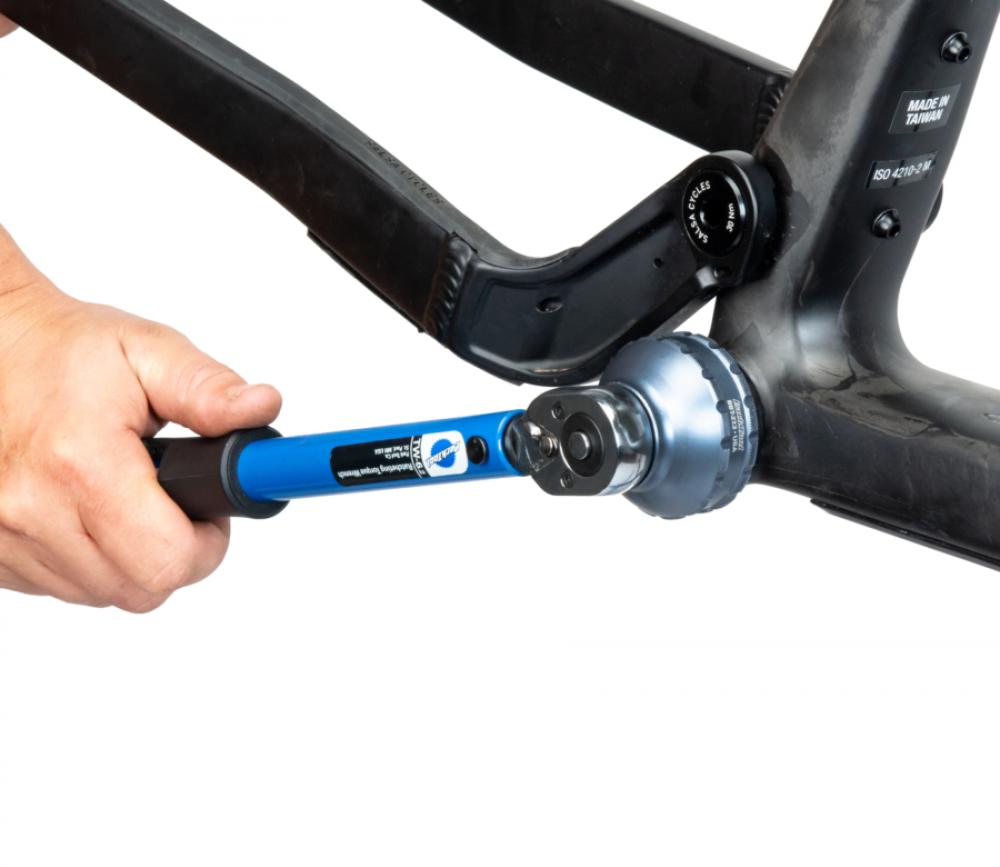

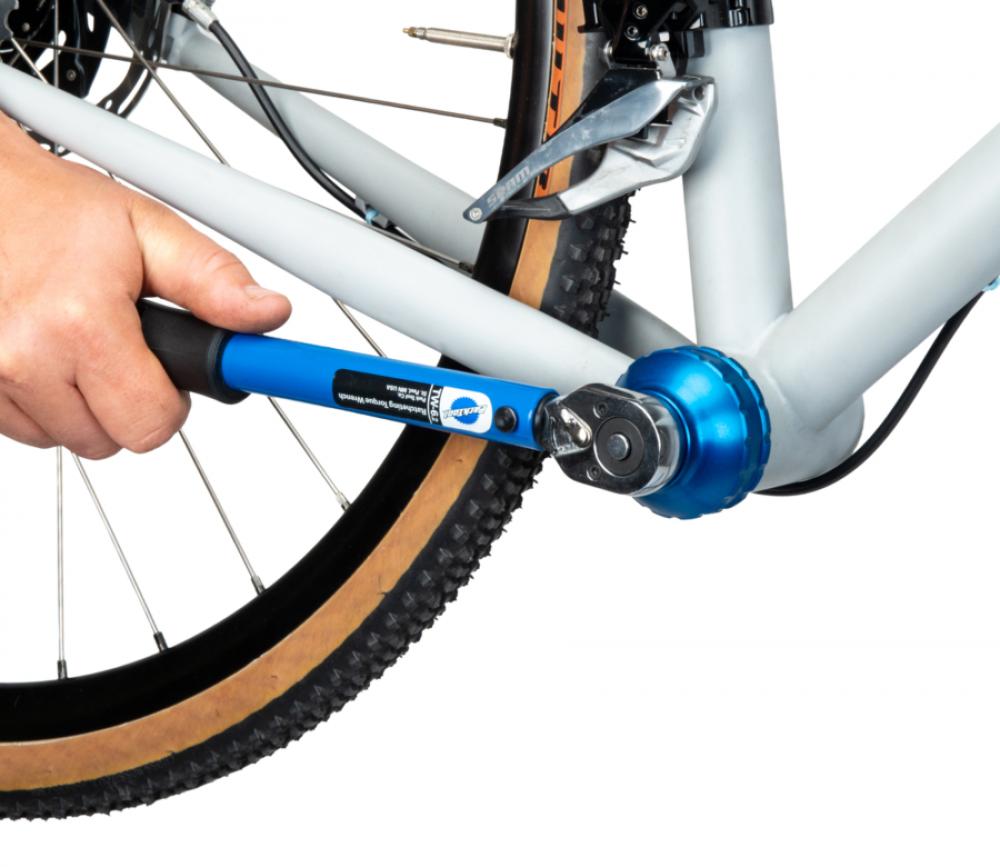

Der Führungsstift wird in die Öffnung der 30-mm-Kurbelwelle beziehungsweise des Tretlagers eingeführt. Dabei muss das Tretlagerwerkzeug vollständig und gerade auf der Verzahnung der Lagerschale sitzen. Danach kann die Lagerschale entsprechend den Vorgaben des Komponentenherstellers montiert oder demontiert werden.

Lässt sich der Führungsstift nicht ohne Kraftaufwand einsetzen, müssen die Kurbelwellengröße und die Werkzeugkompatibilität erneut geprüft werden. Der GPS-30 verbessert die Werkzeugführung, ersetzt jedoch nicht das für die jeweilige Lagerschale vorgeschriebene Tretlagerwerkzeug.
