Hebie Kettenschutzring CHAINRING 325 für 42-44 Zähne

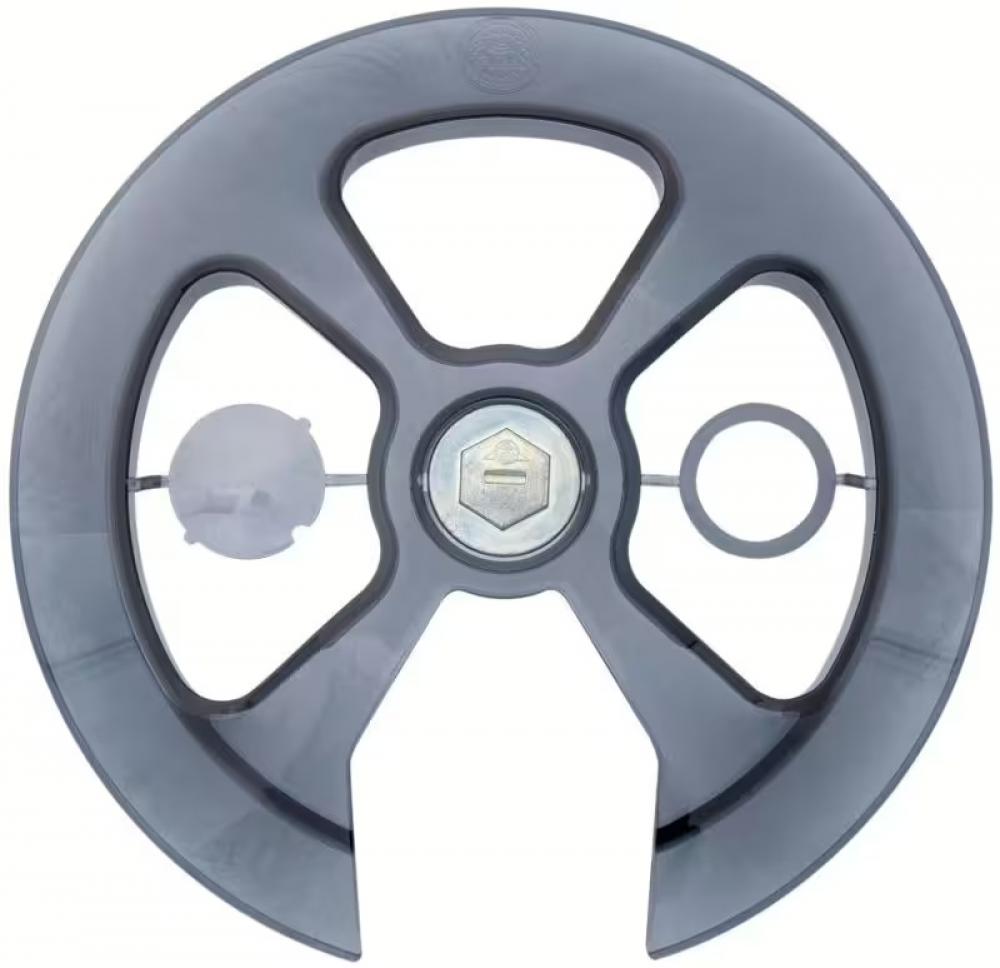

Die schwarz-transparente Konstruktion besteht aus stabilem Kunststoff. Mit einem Außendurchmesser von 190 mm bietet der Kettenschutzring die erforderliche Abdeckung für Kettenblätter der vorgesehenen Größe, ohne den gesamten Antrieb in einem geschlossenen Kettenkasten einzuschließen.

Die Befestigung erfolgt über ein Gewindestück, das in das vorhandene Kurbelgewinde eingeschraubt wird. Das benötigte Hebie-Alugewindestück 0399 03 mit einer Länge von 8 mm gehört zum Lieferumfang. Bei Kurbelgarnituren mit Hohlwelle ist zusätzlich das separat erhältliche Hebie-Konusklemmen-Set 0399 05 erforderlich.

Technische Daten

Kompatibilität

Auswahlhinweis

Vor der Bestellung muss die Zahnzahl des äußeren Kettenblatts geprüft werden. Der Hebie CHAINRING 325 ist ausschließlich für Kettenblätter mit 42 bis 44 Zähnen vorgesehen. Der Außendurchmesser des Rings beträgt 190 mm.

Zusätzlich ist die Konstruktion der Kurbel zu kontrollieren. Bei einer breiten Kurbel mit geeignetem Kurbelgewinde kann das mitgelieferte 8-mm-Alugewindestück 0399 03 verwendet werden. Besitzt die Kurbelgarnitur eine Hohlwelle, wird für die Montage zusätzlich das Hebie-Konusklemmen-Set 0399 05 benötigt. Dieses Zusatzteil gehört nicht zum Lieferumfang.

Die von Hebie genannten Shimano-Baureihen sind zusammen mit den angegebenen Baujahren zu betrachten. Da Modellbezeichnungen über mehrere Generationen hinweg verwendet wurden, lässt sich die Kompatibilität nicht allein aus dem Namen der Schaltgruppe ableiten. Vor der Bestellung müssen deshalb auch Baujahr, Kurbelkonstruktion und Befestigungsaufnahme überprüft werden.

Montagehinweis

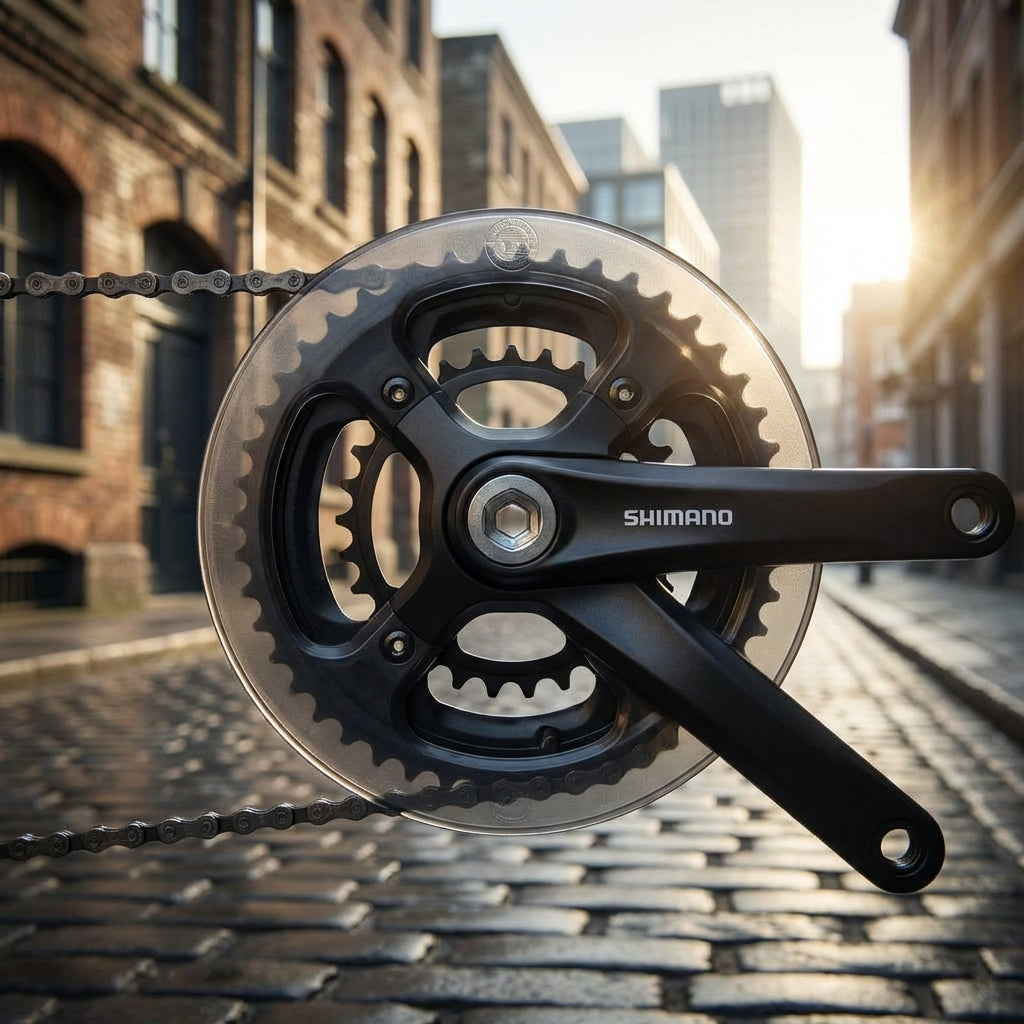

Zur Montage wird zunächst die vorhandene Kunststoffabdeckung an der Kurbelaufnahme entfernt. Anschließend wird der Kettenschutzring außen am Kettenblatt positioniert. Das mitgelieferte Hebie-Gewindestück 0399 03 wird in das dafür geeignete Kurbelgewinde eingeschraubt und hält den Ring in seiner vorgesehenen Position.

Der Kettenschutzring muss gleichmäßig ausgerichtet sein und darf weder das Kettenblatt noch die Kette oder den Kurbelarm während der Drehung berühren. Nach der Montage ist die Kurbel mehrmals von Hand durchzudrehen. Dabei muss sich der gesamte Antrieb frei und ohne Schleifgeräusche bewegen.

Bei einer Hohlwellenkurbel darf das beiliegende Standard-Gewindestück nicht ohne passende Aufnahme verwendet werden. In diesem Fall ist das separat erhältliche Konusklemmen-Set 0399 05 erforderlich. Die Montage sollte bei Unsicherheit durch eine Fahrradwerkstatt erfolgen.

Pflegehinweis

Der Kunststoffring kann mit Wasser, einem weichen Tuch und einem milden Reinigungsmittel gesäubert werden. Lösungsmittel, aggressive Entfetter und scheuernde Reinigungsmittel sollten nicht verwendet werden.

In regelmäßigen Abständen sind der feste Sitz des Gewindestücks sowie der Abstand zu Kette und Kettenblatt zu kontrollieren. Ein gerissener, stark verformter oder locker sitzender Kettenschutzring muss ausgetauscht beziehungsweise neu befestigt werden.

Häufige Fragen

Für welche Kettenblätter ist der Hebie CHAINRING 325 geeignet?

Der Kettenschutzring ist für Kettenblätter mit 42, 43 oder 44 Zähnen vorgesehen.

Welchen Außendurchmesser besitzt der Ring?

Der Außendurchmesser beträgt 190 mm.

Welches Befestigungsteil ist enthalten?

Zum Lieferumfang gehört das Hebie-Alugewindestück 0399 03 mit einer Länge von 8 mm.

Passt der Ring an eine Hohlwellenkurbel?

Ja, jedoch ausschließlich in Verbindung mit dem separat erhältlichen Hebie-Konusklemmen-Set 0399 05.

Ist das Konusklemmen-Set 0399 05 enthalten?

Nein. Es muss bei Verwendung mit einer geeigneten Hohlwellenkurbel separat bestellt werden.

Passt der Ring an jede Shimano-Kurbel?

Nein. Hebie nennt bestimmte Shimano-Baureihen ab den Baujahren 2003 beziehungsweise 2004. Zusätzlich müssen die konkrete Kurbelbauform, das Befestigungsgewinde und die Zahnzahl des Kettenblatts passen.

Handelt es sich um einen vollständig geschlossenen Kettenschutz?
