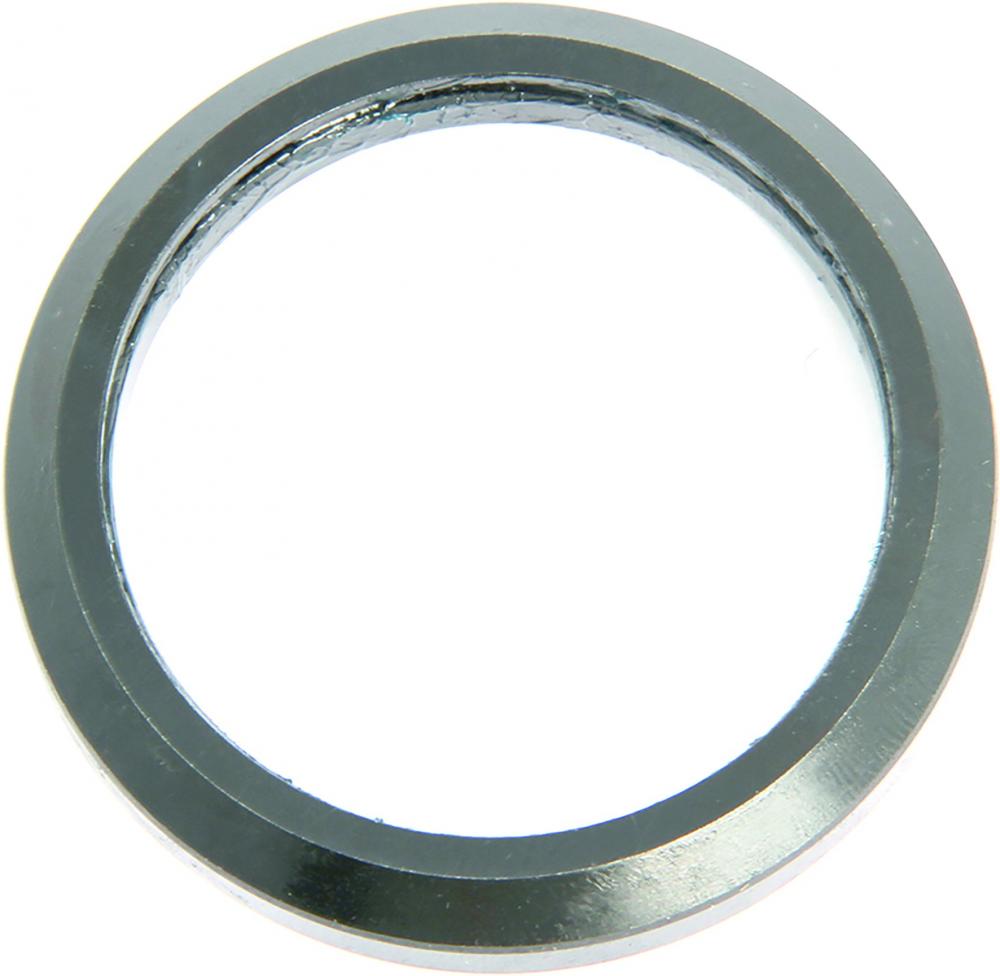

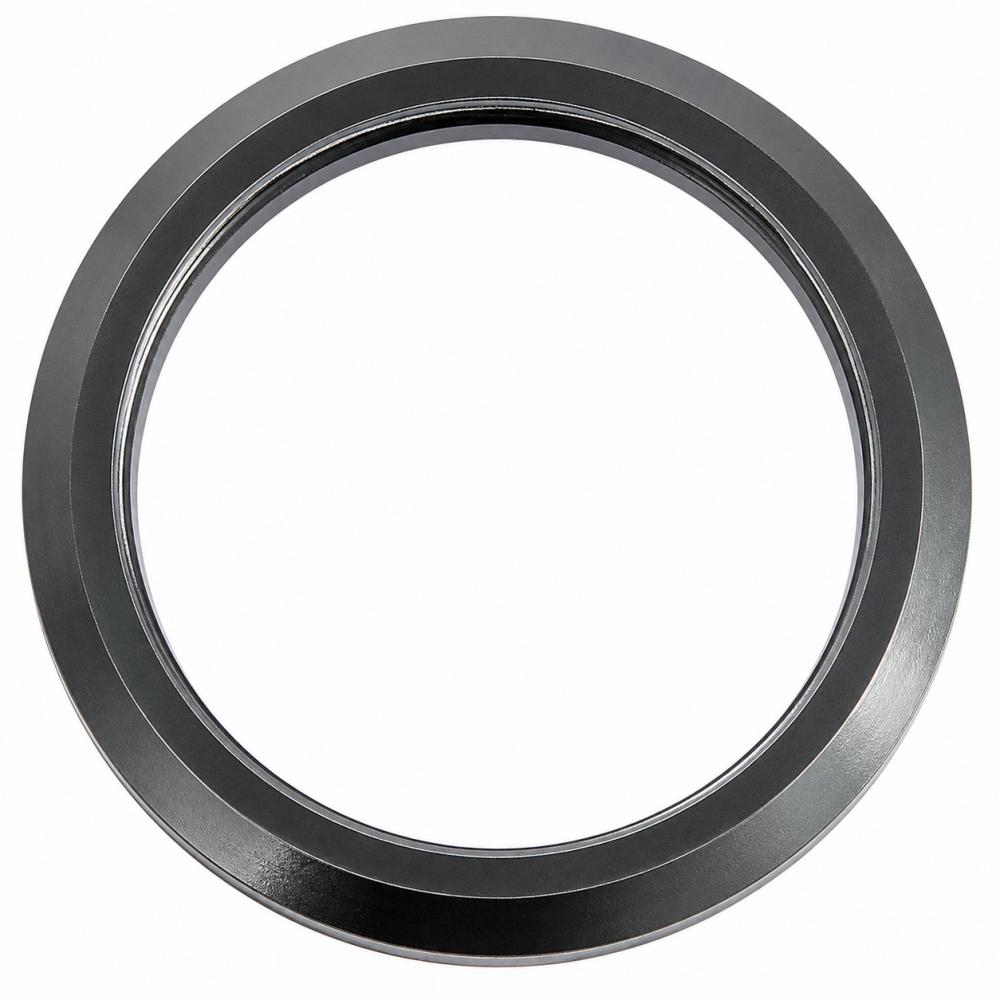

FSA TH-073 ACB MR127 Steuersatzlager 1,5 Zoll 36°x45°

Das FSA TH-073 ACB MR127 ist ein Schrägkugellager für Fahrrad-Steuersätze mit 1,5-Zoll-Aufnahme. Das Lager besitzt einen Kontaktwinkel von 36°x45° und wird insbesondere als Lager in kompatiblen integrierten oder internen FSA Steuersatzsystemen eingesetzt.

Die Hersteller-Art.-Nr. lautet 160-6761. FSA bezeichnet das Lager als TH-073 ACB beziehungsweise MR127. Das Lager besteht aus Stahl und wiegt laut Hersteller 28 g.

ACB Schrägkugellager

ACB steht für Angular Contact Bearing, auf Deutsch Schrägkugellager. Bei diesem Lagertyp werden die auftretenden Kräfte über definierte Kontaktwinkel aufgenommen.

Beim TH-073 MR127 beträgt die Winkelkombination 36°x45°. Diese Winkel sind für die Kompatibilität entscheidend und müssen mit den Lagersitzen des vorhandenen Steuersatzes übereinstimmen.

Neben dem Kontaktwinkel müssen auch Innen- und Außendurchmesser sowie die Bauhöhe zum vorhandenen Steuersatz passen.

Kompatibilität

Das MR127 sollte nicht ausschließlich anhand der Angabe 1,5 Zoll ausgewählt werden. Für einen korrekten Ersatz müssen Abmessungen und Winkel des vorhandenen Lagers übereinstimmen.

FSA verwendet das MR127 in mehreren eigenen Steuersätzen. Die folgende Liste enthält offiziell bestätigte Beispiele und ist nicht als vollständige Liste aller möglichen Steuersätze zu verstehen.

Vor dem Austausch sollte die Kennzeichnung auf dem vorhandenen Lager kontrolliert werden. Stimmen MR127 beziehungsweise TH-073, 36°x45° und die Abmessungen überein, ist die Zuordnung besonders eindeutig.

Technische Daten

Worauf muss beim Austausch geachtet werden?

Bei Steuersatzlagern reicht die Angabe 1,5 Zoll alleine nicht aus. Zwei äußerlich ähnlich große Lager können unterschiedliche Kontaktwinkel oder Bauhöhen besitzen und dadurch nicht gegeneinander austauschbar sein.

Vor dem Kauf sollten deshalb die Kennzeichnung des alten Lagers, der Außen- und Innendurchmesser, die Höhe und insbesondere die Winkelangabe überprüft werden.

Das FSA TH-073 MR127 besitzt die Winkelkombination 36°x45°. Ein Lager mit 45°x45° ist trotz ähnlicher Abmessungen nicht automatisch kompatibel.

Häufige Fragen

Welche Abmessungen hat das FSA MR127?

Das Lager besitzt einen Außendurchmesser von etwa 51,8 mm, einen Innendurchmesser von etwa 40 mm und eine Höhe von etwa 8 mm.

Welche Winkel hat das Lager?

Das FSA TH-073 MR127 verwendet eine Winkelkombination von 36°x45°.

Ist das MR127 für IS52 geeignet?

Das Lager entspricht mit seinem Außendurchmesser von rund 51,8 mm der üblichen IS52-Größenklasse. Entscheidend ist zusätzlich, dass der Steuersatz für ein 1,5-Zoll-Lager mit 36°x45° ausgelegt ist.

Passt das Lager in jeden 1,5-Zoll-Steuersatz?

Nein. Die Bezeichnung 1,5 Zoll allein reicht nicht aus. Winkel, Durchmesser und Bauhöhe müssen ebenfalls mit dem vorhandenen Steuersatz übereinstimmen.

Wie schwer ist das Lager?

FSA gibt für das TH-073 MR127 ein Gewicht von 28 g an.
