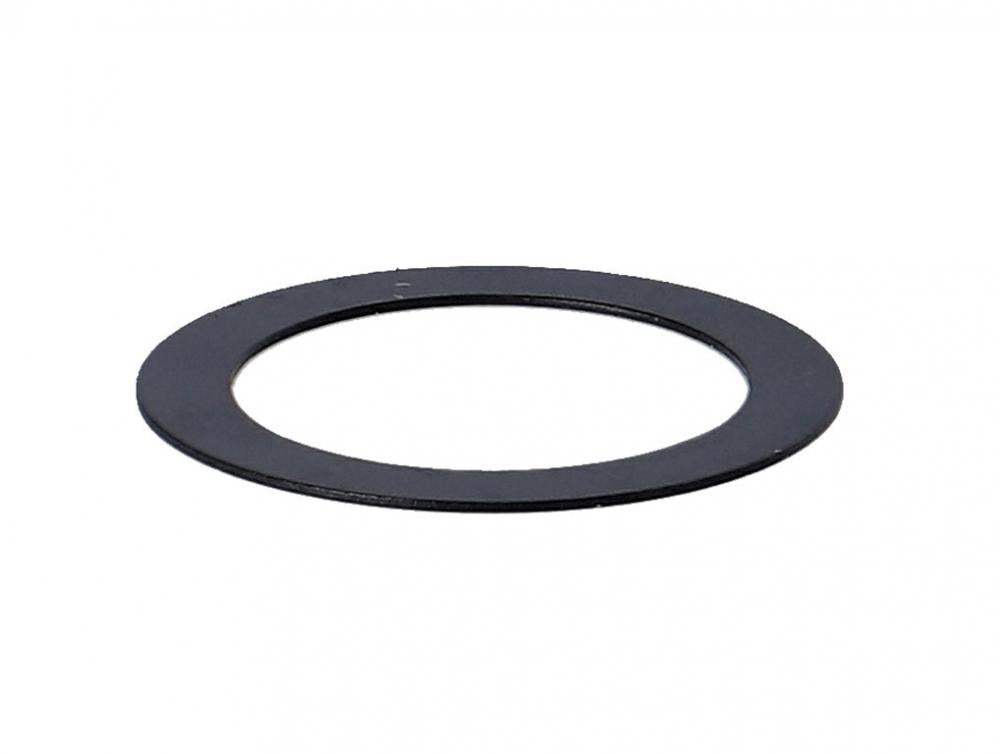

DT Swiss Passscheibe DIN 988 Ø 26/20 × 0,5 mm brüniert

Die DT Swiss Passscheibe nach DIN 988 dient zum präzisen axialen Ausgleich innerhalb geeigneter Naben-, Achs- und Lagerkonstruktionen. Sie kann vorhandene Abstände um exakt 0,5 mm verändern und ermöglicht dadurch die korrekte Positionierung aufeinander abgestimmter Bauteile.

Die Größenbezeichnung Ø 26/20 × 0,5 mm steht für einen Außendurchmesser von 26 mm, einen Innendurchmesser von 20 mm und eine Materialstärke von 0,5 mm. Damit eignet sich die Scheibe ausschließlich für Konstruktionen, deren Einbaumaße und Ersatzteilvorgaben mit diesen Abmessungen übereinstimmen.

Die Passscheibe besteht aus Stahl und besitzt eine brünierte Oberfläche. Beim Brünieren wird eine dunkle Schutzschicht erzeugt, die den Oberflächenschutz verbessert. Da eine Brünierung keinen vollständigen Korrosionsschutz bietet, sollte das Bauteil entsprechend den Wartungsvorgaben vor anhaltender Feuchtigkeit geschützt werden.

Technische Daten

Kompatibilität

Auswahlhinweis

Vor der Bestellung müssen der Innen- und Außendurchmesser sowie die erforderliche Stärke geprüft werden. Die Bezeichnung 26/20 × 0,5 mm darf nicht mit einer gewöhnlichen Unterlegscheibe verwechselt werden: Passscheiben dienen dem präzisen Einstellen axialer Abstände und müssen deshalb exakt zur vorgesehenen Konstruktion passen.

Bei DT-Swiss-Komponenten sollte zusätzlich die Ersatzteilnummer HCDXXX00S3895S mit der Explosionszeichnung oder Teileliste des jeweiligen Naben- beziehungsweise Laufradmodells abgeglichen werden. Übereinstimmende Abmessungen allein bestätigen nicht automatisch die technische Freigabe für jede DT-Swiss-Nabe.

Montagehinweis

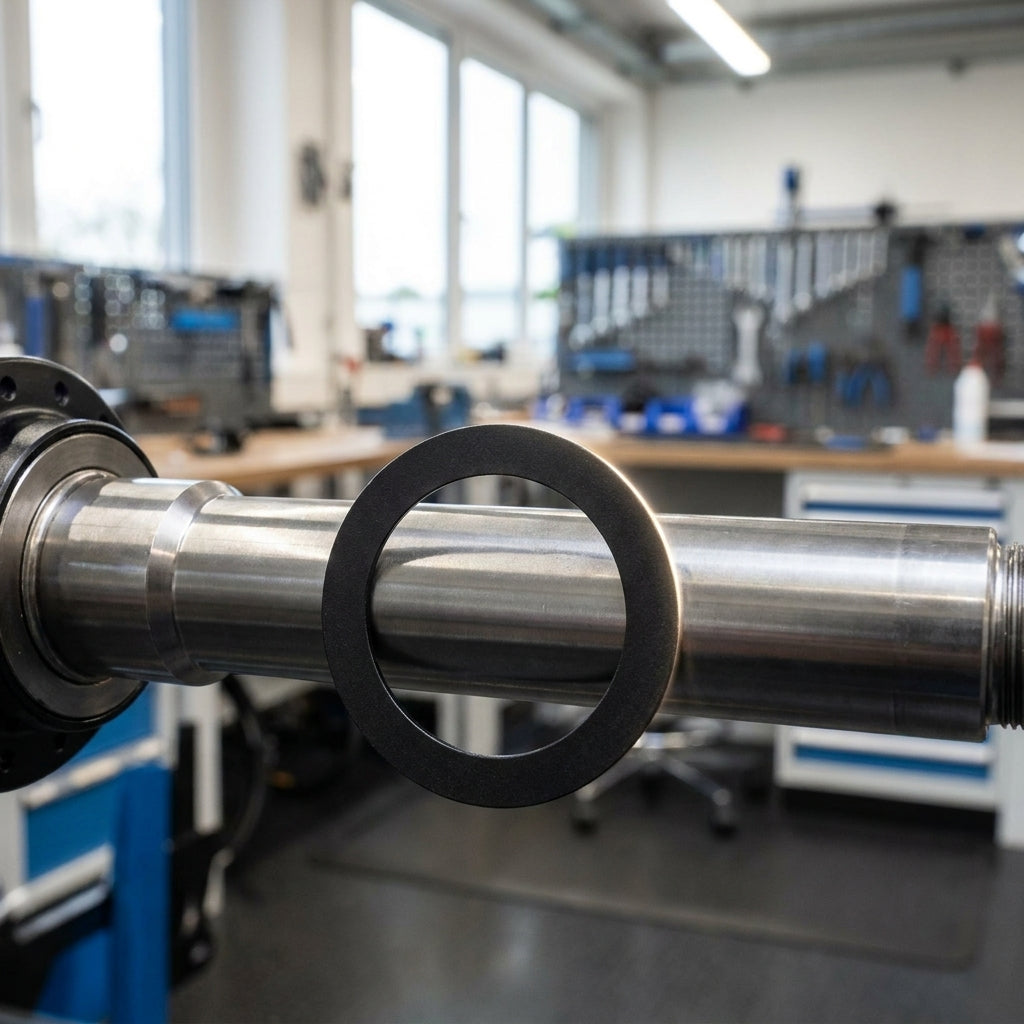

Vor der Montage müssen Passscheibe, Achse, Lagerflächen und angrenzende Bauteile sauber und unbeschädigt sein. Die Scheibe wird plan auf die dafür vorgesehene 20-mm-Aufnahme gesetzt. Sie darf nicht verkanten, verbogen oder mit Gewalt über einen zu großen Bauteildurchmesser geschoben werden.

Nach dem Zusammenbau sind Axialspiel, Lagerlauf und Position der angrenzenden Komponenten zu kontrollieren. Die Lager dürfen weder fühlbares Spiel aufweisen noch durch eine zu enge Distanzierung verspannt werden. Eine verformte, eingelaufene oder korrodierte Passscheibe muss ersetzt werden.

Mehrere Passscheiben dürfen nur kombiniert werden, wenn die technische Konstruktion dies zulässt und die benötigte Gesamtdicke eindeutig bestimmt wurde. Bei Unsicherheit sollte die Montage durch eine Fachwerkstatt erfolgen.

Häufige Fragen

Was bedeutet die Angabe Ø 26/20 × 0,5 mm?

Die Scheibe besitzt einen Außendurchmesser von 26 mm, einen Innendurchmesser von 20 mm und eine Stärke von 0,5 mm.

Wofür wird die Passscheibe verwendet?

Sie dient zum präzisen axialen Distanzieren und Positionieren von Bauteilen, beispielsweise innerhalb geeigneter Naben-, Achs- oder Lagerkonstruktionen.

Handelt es sich um eine gewöhnliche Unterlegscheibe?

Nein. Eine Passscheibe wird für einen genau definierten Abstandsausgleich eingesetzt und besitzt entsprechend präzise Abmessungen.

Passt die Scheibe in jede DT-Swiss-Nabe?

Nein. Die Kompatibilität muss anhand der DT-Swiss-Ersatzteilnummer, der jeweiligen Explosionszeichnung und der benötigten Abmessungen geprüft werden.

Was bedeutet „brüniert“?

Beim Brünieren erhält die Stahloberfläche eine dunkle Konversionsschicht. Diese verbessert den Oberflächenschutz, macht die Scheibe jedoch nicht vollständig rostfrei.

Kann die Passscheibe mehrfach verwendet werden?

Eine Wiederverwendung ist nur möglich, wenn die Scheibe eben, maßhaltig sowie frei von Beschädigungen, Verschleiß und Korrosion ist.

Wie viele Passscheiben werden geliefert?

Der Lieferumfang umfasst eine Passscheibe.
