Eturnity Chin Haur CH50 Innenlager BSA 68 mm JIS Vierkant 127 mm

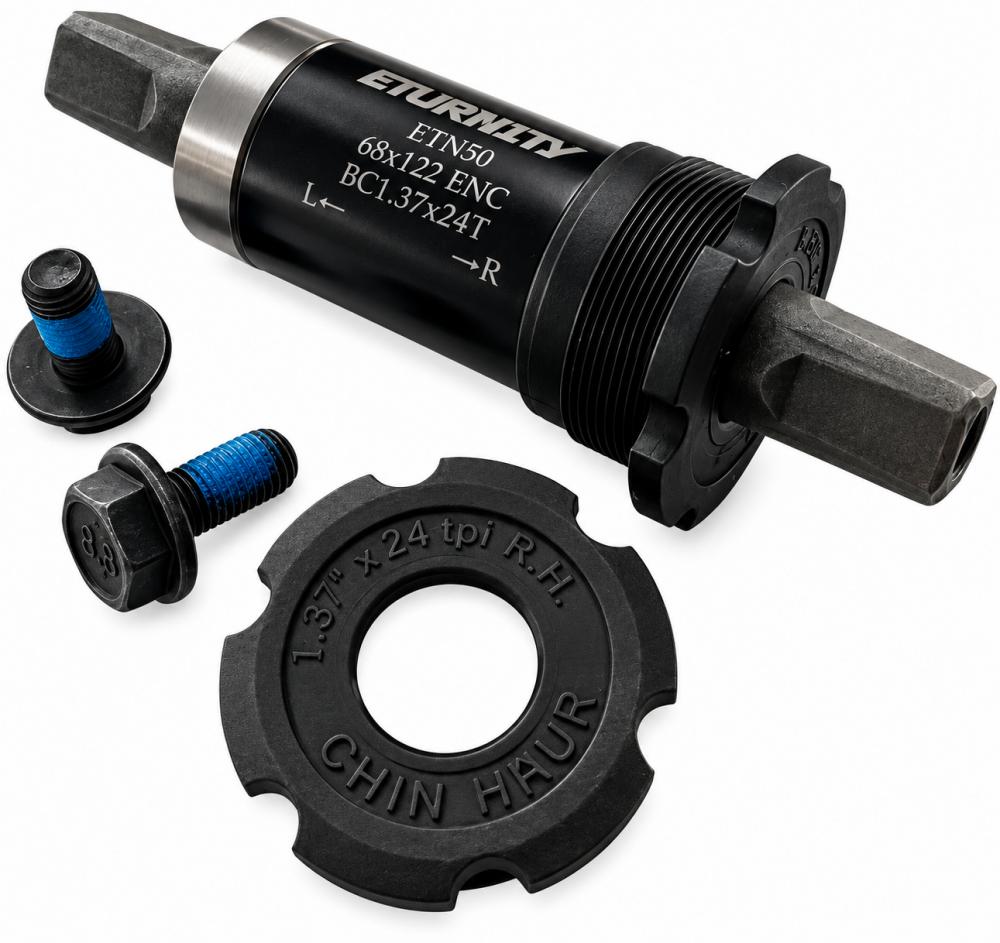

Das Eturnity Chin Haur CH50 ist ein industriegelagertes Kompakt-Innenlager für Fahrräder mit einem 68 mm breiten BSA-Tretlagergehäuse und einer Kurbelgarnitur mit japanischem JIS-Vierkant. Die 127 mm lange Achse eignet sich für Kurbeln, deren Hersteller genau diese Achslänge zur Erzielung der vorgesehenen Kettenlinie verlangt.

Industriekugellager unterstützen einen gleichmäßigen Lauf und eine zuverlässige Kraftübertragung zwischen Kurbel und Fahrradrahmen. Die geschlossene Kompaktbauweise reduziert den Wartungsaufwand und erleichtert den Austausch eines verschlissenen Innenlagers.

Das BSA-Gewinde ermöglicht die Montage in weitverbreiteten Tretlagergehäusen mit 68 mm Breite. Die Lagerschalen besitzen eine Shimano-kompatible Werkzeugaufnahme. Zwei passende Kurbelschrauben gehören zum Lieferumfang.

Technische Daten

Kompatibilität

Maßgebliche Kompatibilitätsdaten

Auswahlhinweis

Für die Auswahl müssen Rahmenstandard, Gehäusebreite, Vierkantform und Achslänge gemeinsam geprüft werden. Der Fahrradrahmen benötigt ein 68 mm breites BSA-Tretlagergehäuse. Die verwendete Kurbel muss für eine JIS-Vierkantachse mit 127 mm Gesamtlänge ausgelegt sein.

Die Achslänge beeinflusst die Position der Kurbel und damit die Kettenlinie. Eine passende Kettenlinie sorgt dafür, dass Kette, Kettenblätter und hintere Ritzel korrekt zueinander ausgerichtet sind. Deshalb sollte die vorhandene Achslänge vor der Bestellung gemessen oder aus den technischen Angaben der Kurbelgarnitur übernommen werden.

Das Innenlager kann als Ersatz für ein FAG-Lager verwendet werden, wenn BSA-Gewinde, 68 mm Gehäusebreite, JIS-Vierkant und 127 mm Achslänge vollständig übereinstimmen. Die reine Markenbezeichnung des vorhandenen Innenlagers reicht für die Auswahl nicht aus.

Zur Montage wird ein Shimano-kompatibles Werkzeug für Kompakt-Innenlager benötigt. Bei einem BSA-Gewinde besitzt die rechte Lagerschale auf der Antriebsseite ein Linksgewinde, während die linke Lagerschale ein Rechtsgewinde verwendet. Die Montage sollte mit dem vom Rahmen- oder Innenlagerhersteller vorgegebenen Drehmoment erfolgen.

Häufige Fragen

Für welche Rahmen ist das Innenlager geeignet?

Das Innenlager passt in Fahrradrahmen mit einem 68 mm breiten BSA-Tretlagergehäuse und dem Gewindestandard 1,37 x 24 TPI.

Welche Kurbeln sind kompatibel?

Kompatibel sind Kurbelgarnituren mit japanischer JIS-Vierkantaufnahme, für die eine Innenlagerachse mit 127 mm Länge vorgesehen ist.

Was bedeutet JIS-Vierkant?

JIS bezeichnet die japanische Form des konischen Vierkants, auf den die Kurbelarme aufgesetzt und mit Kurbelschrauben befestigt werden. Die Vierkantform der Kurbel muss zum JIS-Standard des Innenlagers passen.

Warum ist die Achslänge wichtig?

Die Achslänge bestimmt den seitlichen Abstand der Kurbelarme und Kettenblätter zum Fahrradrahmen. Dadurch beeinflusst sie die Kettenlinie, die Rahmenfreiheit und die Position der Kurbel.

Kann das CH50 ein FAG-Innenlager ersetzen?

Ja, wenn das vorhandene FAG-Innenlager ebenfalls für ein 68 mm breites BSA-Gehäuse ausgelegt ist und eine 127 mm lange JIS-Vierkantachse besitzt.

Welches Werkzeug wird für die Montage benötigt?

Benötigt wird ein Shimano-kompatibles Innenlagerwerkzeug für die Vielzahnaufnahme der Lagerschalen.

Sind Kurbelschrauben enthalten?

Ja. Zum Lieferumfang gehören zwei Kurbelschrauben für die Befestigung der Kurbelarme.

Ist das Innenlager einstellbar?
