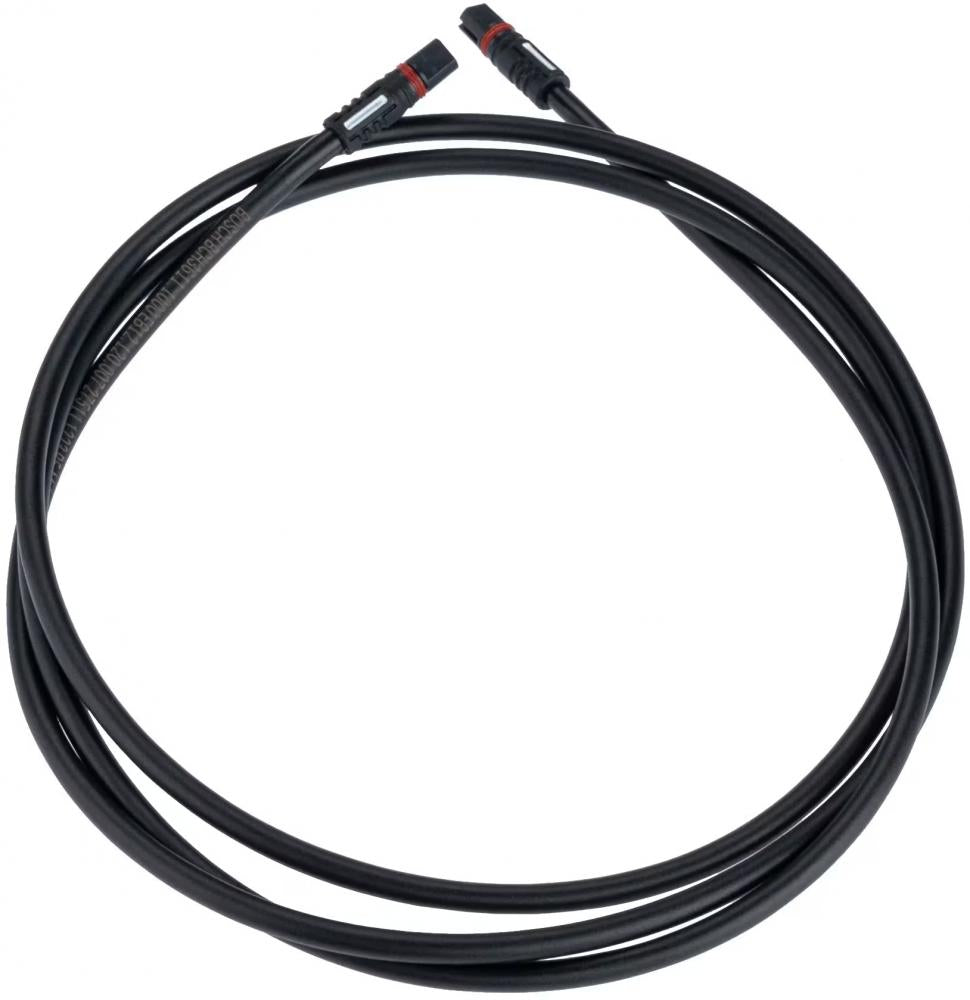

Bosch Displaykabel BCH3611 1000 mm für Das smarte System

Das originale Bosch Displaykabel BCH3611_1000 verbindet kompatible Bedieneinheiten beziehungsweise Displayhalter mit dem Bosch Antriebssystem. Mit einer Länge von 1000 mm eignet es sich besonders für Fahrräder, bei denen das Kabel durch den Rahmen oder über eine längere Strecke bis zum Cockpit geführt wird.

Das Kabel gehört ausschließlich zur Bosch Systemgeneration Das smarte System. Es ist nicht für Bosch eBike-System 2 geeignet.

Technische Daten

Kompatibilität

Das Kabel ist für Bosch eBikes mit Das smarte System und einem passenden Anschluss an Antrieb, Bedieneinheit oder Displayhalter vorgesehen.

Über den kompatiblen Bosch Displayhalter der Baureihe BDS32YY kann das Kabel bei entsprechend ausgestatteten Fahrrädern mit folgenden Anzeigeeinheiten verwendet werden:

• Bosch Kiox 300
• Bosch Kiox 500
• Bosch SmartphoneGrip

Entscheidend ist nicht nur das verwendete Display. Das Fahrrad muss zur Systemgeneration Bosch Das smarte System gehören und über die passende Anschlussführung verfügen.

Auswahlhinweis

Vor der Bestellung sollten die folgenden Angaben am vorhandenen Kabel und am E-Bike geprüft werden:

• Bosch Systemgeneration
• Originalnummer des vorhandenen Kabels
• benötigte Kabellänge
• Anzahl und Ausführung der Steckanschlüsse
• vorgesehener Kabelweg durch den Rahmen
• angeschlossene Bedien- oder Displayeinheit

Die Länge von 1000 mm sollte möglichst der Länge des vorhandenen Kabels entsprechen. Ein deutlich zu langes Kabel darf nicht geknickt, gequetscht oder unkontrolliert im Rahmen verstaut werden.

Montagehinweis

Für den Austausch ist kein spezielles Bosch Kabelwerkzeug dokumentiert. Abhängig vom Fahrrad können Werkzeuge zur Demontage von Motorabdeckung, Rahmenabdeckungen oder Displayhalterung erforderlich sein.

Vor dem Anschluss sollte der E-Bike-Akku ausgeschaltet und nach Möglichkeit aus dem Fahrrad entnommen werden. Die Stecker dürfen nur an der vorgesehenen Position angesetzt und nicht mit Gewalt verbunden werden.

Häufige Fragen

Passt das Kabel zum Bosch Kiox 300?

Ja, wenn das Kiox 300 am passenden Bosch Displayhalter der Baureihe BDS32YY montiert ist und das Fahrrad Bosch Das smarte System verwendet. Das Kabel wird nicht unmittelbar anhand des Displaynamens ausgewählt, sondern nach Systemgeneration, Anschlussart und benötigter Länge.

Ist das Kabel auch mit dem Bosch Kiox 500 kompatibel?

Ja. Das Kiox 500 verwendet einen kompatiblen Displayhalter aus der Baureihe BDS32YY. Das vorhandene E-Bike muss jedoch zur Systemgeneration Das smarte System gehören.

Kann das Kabel für den Bosch SmartphoneGrip verwendet werden?

Ja, wenn der SmartphoneGrip auf dem kompatiblen Bosch Displayhalter montiert wird. Der SmartphoneGrip selbst wird nicht direkt mit diesem Kabel verbunden.

Passt das Kabel zum Bosch Purion 200?

Für das Purion 200 wird die Kompatibilität bei diesem Kabel nicht eindeutig ausgewiesen. Deshalb sollte es dafür nicht allein aufgrund eines ähnlich aussehenden Steckers bestellt werden. Maßgeblich ist die Originalnummer des vorhandenen Kabels.

Ist das Kabel mit älteren Bosch Systemen kompatibel?

Nein. Das BCH3611 gehört zu Bosch Das smarte System. Es ist nicht für Bosch eBike-System 2 mit älteren Ausführungen von Intuvia, Kiox, Nyon oder Purion vorgesehen.

Wie ermittle ich die benötigte Kabellänge?

Am zuverlässigsten wird das ausgebaute Kabel von Steckverbinder zu Steckverbinder gemessen. Alternativ kann der vollständige Kabelweg vom Antrieb bis zur Bedien- oder Displayeinheit nachgemessen werden. Dabei müssen Lenkeinschlag, Rahmenführung und ausreichende Bewegungsfreiheit berücksichtigt werden.

Darf ein längeres Kabel im Rahmen aufgewickelt werden?

Ein geringer Längenüberschuss kann abhängig vom Fahrrad fachgerecht im Rahmen untergebracht werden. Das Kabel darf jedoch nicht eng aufgewickelt, geknickt, eingeklemmt oder an beweglichen Bauteilen geführt werden. Im Zweifel sollte die passende Bosch Kabellänge verwendet werden.

Ist das Kabel ein Y-Kabel?

Nein. EB12.120.007 beziehungsweise BCH3611_1000 ist ein normales Displaykabel mit 1000 mm Länge. Bosch Y-Displaykabel besitzen abweichende Originalnummern und zusätzliche Anschlüsse.

Muss das E-Bike nach dem Kabelwechsel programmiert werden?

Ein reiner Austausch gegen ein identisches Kabel erfordert normalerweise keine neue Konfiguration. Nach der Montage sollten Display, Bedieneinheit und sämtliche Systemfunktionen geprüft werden. Bei Fehlermeldungen ist eine Diagnose durch einen Bosch eBike-Fachhändler sinnvoll.
